Что такое создание настольных образцов?
В 2026 году ученые-разработчики рецептур называют производительность подготовки проб самым большим ежедневным узким местом. Одна партия для обеспечения единообразия контента, выполненная вручную, может занять более 90 минут. Создание лабораторных образцов напрямую решает эту проблему — это практика подготовки тестируемых, репрезентативных образцов в лабораторном масштабе с использованием компактных настольных инструментов. Область применения простирается от простого смешивания порошков, влажной грануляции и сушки до передовых аналитических методов, таких как настольный ЯМР и световая микроскопия.
Эта дисциплина не ограничивается фармацевтикой. Группы специалистов в области пищевой промышленности используют лабораторные методы для создания прототипов эмульсий и полуфабрикатов для выпечки. Ученые-материаловеды полагаются на настольные миксеры и компактные распылительные сушилки для производства порошков-прекурсоров керамики. Объединяющая нить: производить небольшое количество материала (обычно от 10 г до 5 кг), которое точно отражает свойства полномасштабной производственной партии, поэтому решения о рецептуре, параметрах процесса и оборудовании основываются на реальных данных, а не на догадках.
- Фармацевтическая промышленность: пероральная твердая дозировка, обращение с HPAPI, тестирование однородности содержимого.
- Продукты питания и напитки: стабильность эмульсии, инкапсуляция вкуса, текстура прототипа.
- Косметика: разработка кремов и лосьонов, диспергирование пигментов.
- Специальные химикаты: подготовка катализаторов, предварительное смешивание добавок
- Академические исследования: оборудование с открытым исходным кодом, разработка методов, преподавание.
Независимо от того, проверяете ли вы новую конечную точку влажного гранулирования или проверяете полиморфы с помощью компактного спектрометра, создание настольных образцов является мостом между концепцией и пилотным проектом. Сделайте это правильно, и вы сократите сроки разработки. Если вы ошибетесь, сюрпризы масштабирования могут стоить месяцы.
Ключевые типы оборудования для настольной подготовки проб

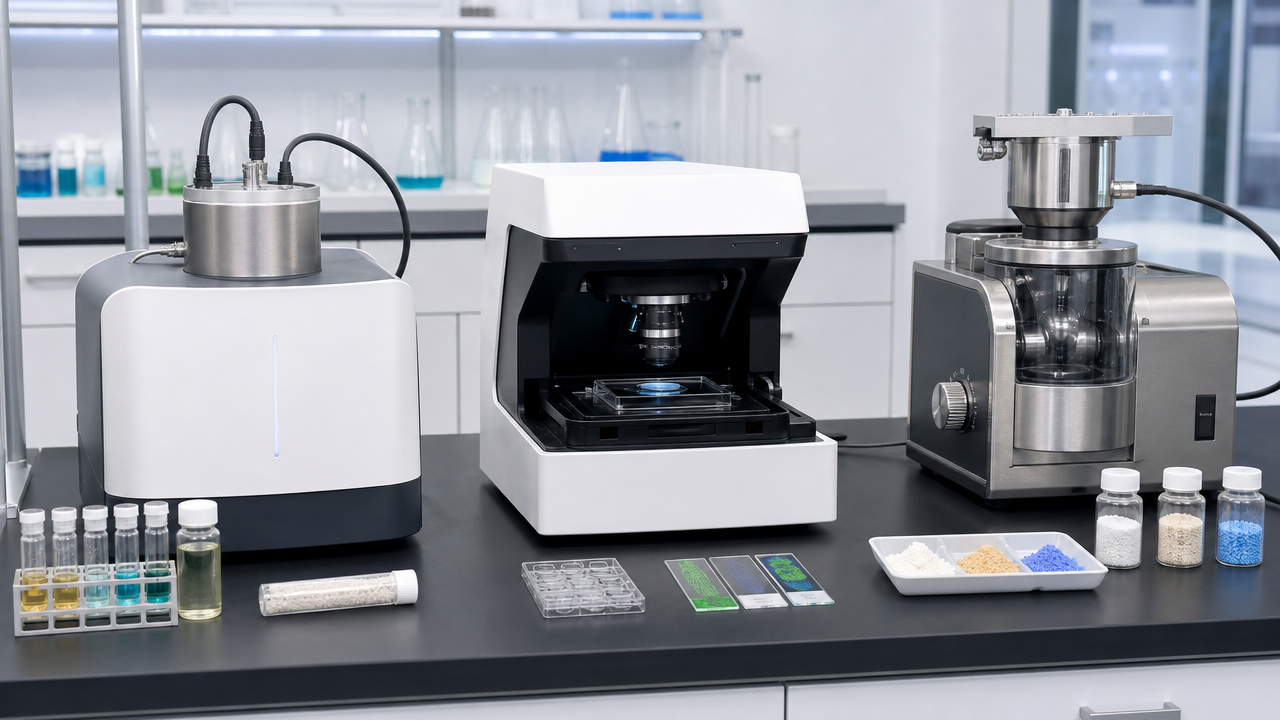

Настольное оборудование включает три больших семейства: механическое технологическое оборудование, спектроскопические анализаторы и системы визуализации. Механические инструменты — смесители с высокой скоростью сдвига, барабанные блендеры, мини-сушилки с псевдоожиженным слоем и лабораторные грануляторы — доминируют в работе над рецептурами, где физическое преобразование имеет значение. Спектроскопические устройства, такие как настольные ЯМР-зонды или компактные рамановские зонды, превосходно справляются с анализом состава, не разрушая образец. Платформы визуализации, такие как световые микроскопы с открытым исходным кодом, созданы для больших очищенных тканей в нейробиологии и биологии развития.
В таблице ниже сравниваются типичные системы по типам образцов, скорости и стоимости, поэтому вы можете адаптировать инструмент к задаче, а не заставлять одно устройство делать все.
| Тип устройства | Типичная форма образца | Размер партии | Время подготовки (за прогон) | Капитальные затраты (долл. США) | Лучший матч по переработке |
|---|---|---|---|---|---|
| Многостанционный миксер | Порошки, гранулы | 0,5–5 кг | 5–12 мин. | 15 000–35 000 | ВЭЖХ, тестирование растворения |
| Настольный ЯМР-спектрометр | Жидкости, экстракты | Пробирка 0,6 мл | 2–30 мин (сканирование) | 25 000–70 000 | Выяснение структуры, анализ чистоты |
| Световой микроскоп (мезоСПИМ) | Очищенная ткань | Куб до 20 мм. | 30–90 минутная визуализация | 35 000–90 000 (сборка с открытым исходным кодом) | 3D гистология, коннектомика |
| Лабораторный влажный гранулятор | Порошковое связующее | 1–3 кг | 8–20 мин. | 40 000–80 000 | Таблеточный пресс, роликовый компактор |
| Мини-сушилка с псевдоожиженным слоем | Гранулы | 1–5 кг | 15–45 мин. | 35 000–60 000 | Анализатор влажности, последующее смешивание |
| Автоматизированная станция подготовки проб | Флаконы, реагенты | 0,1–2 мл | 3–8 минут на образец | 20 000–45 000 | ГХ-МС, ЖХ-МС |
Обратите внимание на компромисс: миксер с несколькими станциями позволяет добиться однородности содержимого на 90 % быстрее, чем ручная работа, но он ничего не скажет вам о форме кристаллов. Настольный ЯМР дает эту информацию, но не позволяет гранулировать порошок. Наиболее эффективные лаборатории объединяют технологическое оборудование с аналитическим инструментом, создавая настольную рабочую ячейку, где каждое устройство делает то, что оно делает лучше всего.
Как правильно выбрать настольную систему для вашего применения
Принятие решения начинается с выборки состояния и вопроса, на который вам нужно ответить. Если целью является получение однородной порошковой смеси для прессования таблеток, использование механического миксера с утвержденным протоколом смешивания не подлежит обсуждению. Если целью является быстрое подтверждение идентичности сырья, компактный анализатор TD-ЯМР предоставит результаты за считанные минуты без необходимости длительного растворения образца.
Практический фильтр работает в три этапа. Сначала классифицируйте образец как порошок, жидкость, суспензия или биологическая ткань. Во-вторых, определите выходные данные: данные о составе, физическую однородность, размер частиц или микроскопическую структуру. В-третьих, сопоставьте бюджет и пропускную способность. Для лаборатории контроля качества, проводящей 30 анализов на однородность содержимого в день, автоматизированная станция перемешивания с 10 позициями с индивидуальным питанием окупается менее чем за шесть месяцев. Для группы исследований и разработок, еженедельно проверяющей полиморфы, серия лабораторного смесительного оборудования пристыкованный рядом с настольным рамановским спектрометром часто дает самое быстрое понимание.
Когда задача состоит в приготовлении партии плацебо, имитирующей таблетку с высокой дозой, уровень наполнения настольного блендера должен соответствовать производственному сдвигу в пределах 5–10%. Неспособность имитировать это приводит к вводящим в заблуждение профилям растворения. В таблице ниже представлена матрица решений для быстрого просмотра.
| Тип образца | Основная цель | Рекомендуемое оборудование | Чувствительность бюджета |
|---|---|---|---|
| Сухие порошки | Однородность смеси | Многостанционный лабораторный миксер, блендер для бункеров | Средний |
| Влажная масса | Формирование гранул | Лабораторный влажный гранулятор | Высшее |
| Жидкие экстракты | Химическая идентичность | Настольный ЯМР или ИК-Фурье | Средний to high |
| Очищенная ткань | 3D морфология | Световой микроскоп с открытым исходным кодом | Высокий (построить или купить) |
| Вязкие пасты | Однородность | Планетарный центробежный смеситель | От низкого до среднего |
Ни одна система не охватывает все приложения. Наиболее продуктивные настольные рабочие процессы сочетают в себе специальный блок подготовки и инструмент проверки: один для отбора пробы, другой для подтверждения ее правильности.
Масштабирование от настольного к промышленному производству: ключевые параметры для мониторинга
Неожиданности масштабирования почти всегда связаны с параметром, который не отслеживался на стенде. Возьмем влажную грануляцию: партия весом 1 кг в лабораторном грануляторе может достичь желаемой конечной точки за 6 минут при 300 об/мин. Та же рецептура при 200 кг даже после геометрического масштабирования зачастую требует 12–14 минут при 120 об/мин. Несоответствие возникает из-за того, что сжатие порошкового слоя, форма распыления и рассеивание тепла изменяются нелинейно.
В таблице ниже указаны пять критических параметров и типичный коэффициент масштабирования, наблюдаемый при переходе от настольных партий массой 1–5 кг к производственным партиям 100–500 кг. Относительное стандартное отклонение (RSD) смеси должно оставаться ниже 5% по обеим шкалам. , но для этого требуется целенаправленная регулировка уровня заполнения и интенсивности перемешивания.
| Параметр | Настольная стоимость (1–5 кг) | Стоимость продукции (100–500 кг) | Распространенное отклонение | смягчение последствий |
|---|---|---|---|---|
| Скорость вращения миксера | 250–400 | 80–150 | ±15%, если число Фруда не совпадает | Масштабируйте по скорости наконечника, а не по об/мин. |
| Влажная массаing time | 5–10 мин. | 12–20 мин. | Риск чрезмерной грануляции | Использовать конечную точку реологии крутящего момента |
| Скорость грануляции жидкости | 10–30 мл/мин | 0,5–2 л/мин | ±20%, если размер капель отличается | Сохраняйте то же соотношение L/S и распылительное сопло. |
| Температура на входе в сушилку | 40–60°С | 60–80°С | Возможна пересушка | Используйте профилирование LOD и температуру конуса |
| Уровень заполнения блендера | 50–70% | V-блендер: 50–60%; бункер: 30–40% | ±25% RSD при переполнении | Запустите исследование однородности смешивания (RSD) в каждом масштабе. |
Для процессов, требующих грануляции, рекомендуется использовать настольный гранулятор с серийным гранулятором. серия оборудования для грануляции а использование идентичной геометрии рабочего колеса упрощает масштабирование. Когда угол лопаток рабочего колеса и соотношение диаметров чаши сохраняются, время влажного массирования обычно зависит от квадратного корня из размера партии, что является гораздо более предсказуемой зависимостью, чем метод проб и ошибок.
Создание лабораторных образцов с высоким уровнем защиты для HPAPI
Высокоэффективные активные фармацевтические ингредиенты (HPAPI) с пределами профессионального воздействия (OEL) на уровне или ниже 1 мкг/м³ требуют иной философии проектирования настольных приборов. Открытые настольные миксеры и невентилируемые грануляторы просто неприемлемы. Сдерживание должно быть предусмотрено с первого грамма подготовки пробы.
Основные требования: стыковочный разъем с разъемным клапаном для перекачивания порошка, одноразовые контактные поверхности или контактные поверхности, пригодные для CIP, а также кожухи с отрицательным давлением и HEPA-фильтрацией. Оборудование должно соответствовать стандартам ATEX/IECEx, когда используются растворители, что требует взрывозащищенных двигателей и проводящих материалов. Настольный блендер с закрытым контейнером и одноразовым вкладышем может обрабатывать партии весом 0,5–5 кг, сохраняя при этом воздействие на оператора значительно ниже OEL. Для влажного гранулирования внутри перчаточного бокса прагматичным выбором является миниатюрный миксер с высоким усилием сдвига со встроенной распылительной насадкой и возможностью промывки на месте.
Выбор правильной системы означает проверку трех показателей: достижимых характеристик сдерживания (обычно OEL ≤ 0,1 мкг/м³ для закрытой лабораторной системы), максимально допустимой температуры партии (для защиты термочувствительных соединений) и восстановления после очистки (≥80% для мазков). Многие учреждения теперь указывают лабораторное оборудование с закрытой герметизацией и функциями CIP прямо на стадии разработки, чтобы избежать дорогостоящего перепроектирования во время передачи технологии.
Распространенные ошибки при создании настольных образцов и способы их избежать
Даже опытные разработчики могут ошибиться. В таблице ниже собраны пять наиболее частых видов отказов, наблюдаемых во время аудита процессов лабораторной подготовки проб, а также основные причины и проверенные меры противодействия.
| Проблема | Основная причина | Решение |
|---|---|---|
| Среднее стандартное отклонение смеси выше 5% | Слишком низкая скорость миксера или неправильный уровень заполнения. | Увеличьте скорость вращения, чтобы обеспечить скорость наконечника ≥ 1,5 м/с; заполнить до 50–60% объема сосуда |
| Чрезмерно гранулированные, плотные комки | Слишком высокая скорость распыления жидкости; конечная точка не определена | Используйте перистальтический насос с калиброванным потоком; остановить процесс при достижении целевого крутящего момента |
| Перекрестное загрязнение между партиями | Недостаточная ручная очистка или отсутствие цикла CIP. | Внедрить проверенный рецепт CIP; используйте специальные детали, контактирующие с продуктом, для обеспечения высокой эффективности |
| Образец не является репрезентативным для производства | Геометрия настольного блендера отличается от производственной емкости | Соответствуйте конструкции рабочего колеса и скорости наконечника; запустите симуляцию V-блендера с тем же коэффициентом заполнения |
| Масштабирование не удалось после успешных стендовых испытаний | Отсутствие контролируемых промежуточных критических показателей качества. | Добавьте контрольные точки уровня детализации, размера частиц и объемной плотности на лабораторном этапе; регистрировать все параметры в цифровом виде |
Устранение этих ошибок обычно не требует нового капитала — достаточно ужесточения технологической дисциплины и готовности регистрировать больше данных на рабочем месте. Простой цифровой таймер и двигатель, чувствительный к крутящему моменту, могут исключить большинство случаев чрезмерной грануляции.
Заключение: построение надежного рабочего процесса создания настольных образцов
Надежный настольный рабочий процесс состоит из пяти этапов. Определите критические атрибуты качества образца — однородность смеси, содержание влаги, гранулометрический состав — перед выбором оборудования. Выберите оборудование, соответствующее состоянию образца и требованиям по его локализации. , балансируя скорость и гибкость. Фиксация параметров процесса с помощью мелкомасштабных исследований Министерства энергетики которые фиксируют взаимодействие между скоростью миксера, временем и температурой. Подтвердить результат аналитически используя быстрые методы, такие как БИК или ЯМР, чтобы вам не пришлось часами ждать проверки качества. Масштабируйте с помощью параметров, а не догадок и используйте сравнительные данные в этом руководстве, чтобы предвидеть неизбежно возникающие нелинейные сдвиги.
Правильно выполненное создание лабораторных образцов становится двигателем, который ускоряет циклы разработки и обеспечивает более безопасное масштабирование. Оцените пробелы в вашем текущем рабочем процессе, стандартизируйте наиболее важные параметры и инвестируйте в настольное оборудование, которое может расти вместе с вашим конвейером.
