Процесс грануляции в псевдоожиженном слое: параметры, масштабирование и типы распыления

Что такое грануляция в псевдоожиженном слое?

Одна партия порошка может перейти от смешивания к высушенным гранулам менее чем за 90 минут — никаких отдельных этапов смешивания, влажного массирования или сушки на лотках не требуется. В этом заключается основная перспектива грануляции в псевдоожиженном слое: метод влажной грануляции, который объединяет смешивание, распыление и сушку внутри одной закрытой камеры.

В ходе этого процесса мелкие когезивные порошки превращаются в сыпучие гранулы путем суспендирования их в потоке нагретого воздуха и распыления связующего раствора на псевдоожиженные частицы. Когда частицы сталкиваются и смачиваются, образуются жидкие мостики; затем испарение растворителя оставляет после себя твердые мостики, которые цементируют первичные частицы в агломераты. В результате получаются гранулы с улучшенной сжимаемостью, пониженным содержанием пыли и более высокой объемной плотностью — все это критически важно для последовательного сжатия таблеток и наполнения капсул.

В отличие от влажной грануляции с высоким усилием сдвига, при которой агломерацию обеспечивает механическая крыльчатка, грануляция в псевдоожиженном слое основана на пневматическом перемешивании. Это позволяет получить более пористые, быстро распадающиеся гранулы и позволяет провести всю операцию в одном сосуде. Для термочувствительных активных веществ эффект прямоточного испарительного охлаждения поддерживает температуру продукта значительно ниже температуры входящего воздуха, обычно в диапазоне 25–45°С.

Три стадии процесса грануляции в псевдоожиженном слое

Каждая партия проходит три отдельные фазы. Понимание того, какие изменения происходят на каждом этапе, дает вам контрольные точки для предсказуемого выбора размера гранул, влажности и плотности.

• Предварительный нагрев и смешивание — Воздух для псевдоожижения поднимает слой порошка до заданной температуры, одновременно тщательно перемешивая сырье. Температура входящего воздуха поддерживается высокой (50–80°C), но температура продукта контролируется во избежание термического повреждения. Однородная температура слоя перед началом распыления необходима для последовательного зародышеобразования.
• Распыление и грануляция — Раствор связующего распыляется через форсунку в кипящий слой. Размер капель, контролируемый давлением распыления (обычно 1,5–3,0 бар), определяет первоначальный диаметр влажного пятна. Более крупные капли образуют более крупные ядра; чрезмерное давление влечет за собой штрафы. Скорость распыления должна сбалансировать добавление жидкости с производительностью сушки: слишком высокая скорость приводит к переувлажнению и комкованию, слишком медленная приводит к образованию слабых, пылящих гранул.
• Сушка и охлаждение — Распыление прекращается, и псевдоожижение продолжается нагретым воздухом до тех пор, пока не будет достигнута целевая потеря при сушке (LOD), обычно 1–3 % для фармацевтических гранул. Заключительный этап охлаждения окружающим или охлажденным воздухом доводит гранулы до температуры обработки и стабилизирует содержание влаги перед выгрузкой.

Критические параметры процесса (КПП) и их влияние на качество гранул

Атрибуты гранул не меняются случайным образом — они следуют физической логике влаги, тепла и импульса. В таблице ниже независимые переменные процесса сопоставлены с их последующими эффектами.

Отдельного упоминания заслуживает влажность приточного воздуха. Точка росы выше 10°C может снизить эффективность сушки из-за снижения движущей силы испарения. Для составов, чувствительных к влаге, поддержание точки росы входящего воздуха ниже 5°C не является обязательным — это необходимое условие для воспроизводимости результатов от партии к партии. Современный Грануляторы с псевдоожиженным слоем FLB со встроенными блоками обработки воздуха дают вам точный контроль над температурой, влажностью и потоком воздуха, что позволяет управлять этими критически важными взаимозависимостями в масштабе производства.

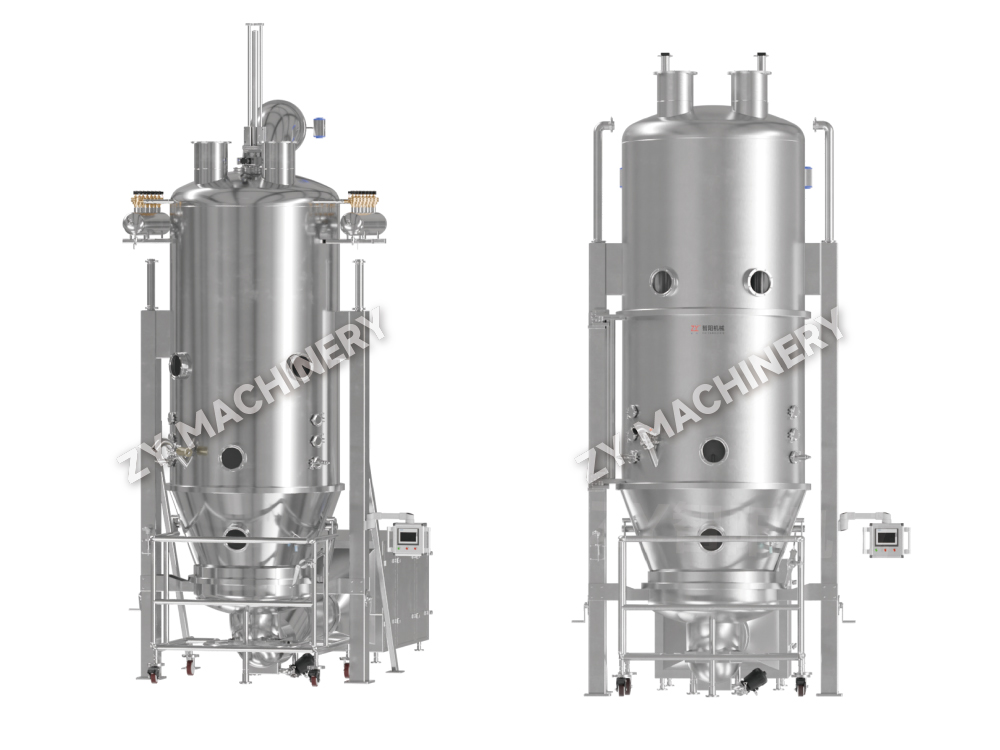

FL-B Машина для грануляции и сушки с псевдоожиженным слоем (одноступенчатый гранулятор) Поставщики, Компания OEM / ODM - Changzhou Zhiyang Machine

В качестве китайских поставщиков оборудования для грануляции и сушки в псевдоожиженном слое FL-B (одноступенчатый гранулятор) и компании OEM/ODM компания ZY Machinery предлагает на продажу машину для гранулирования и сушки в псевдоожиженном слое FL-B (одноступенчатый гранулятор),

Посмотреть продукт →

Типы грануляторов с псевдоожиженным слоем: верхнее, нижнее и тангенциальное распыление

Конфигурация распыления не является выбором периферийной конструкции — она определяет механизм роста гранул и диапазон применений, которые может выполнять машина. Три конфигурации различаются положением сопла, траекторией частиц и схемой контакта жидкость-твердое тело.

Top‑spray — это «рабочая лошадка» для стандартных твердых лекарственных форм, быстрая, простая и щадящая. Системы Wurster с нижним распылением доминируют, когда вам нужно нанести однородное функциональное покрытие или создать слоистые частицы из сердцевины семени. Процессоры с тангенциальным распылением или ротором производят самые плотные, сферические гранулы, которые часто используются в системах доставки лекарств из множества частиц. Если ваше приложение требует нанесения покрытия, а не простой агломерации, вам понадобится специальный Устройство для нанесения покрытий в псевдоожиженном слое LDPB со вставкой Wurster обеспечивает более точное распределение толщины пленки, чем гибридная машина с верхним распылением, проводящая испытания покрытия.

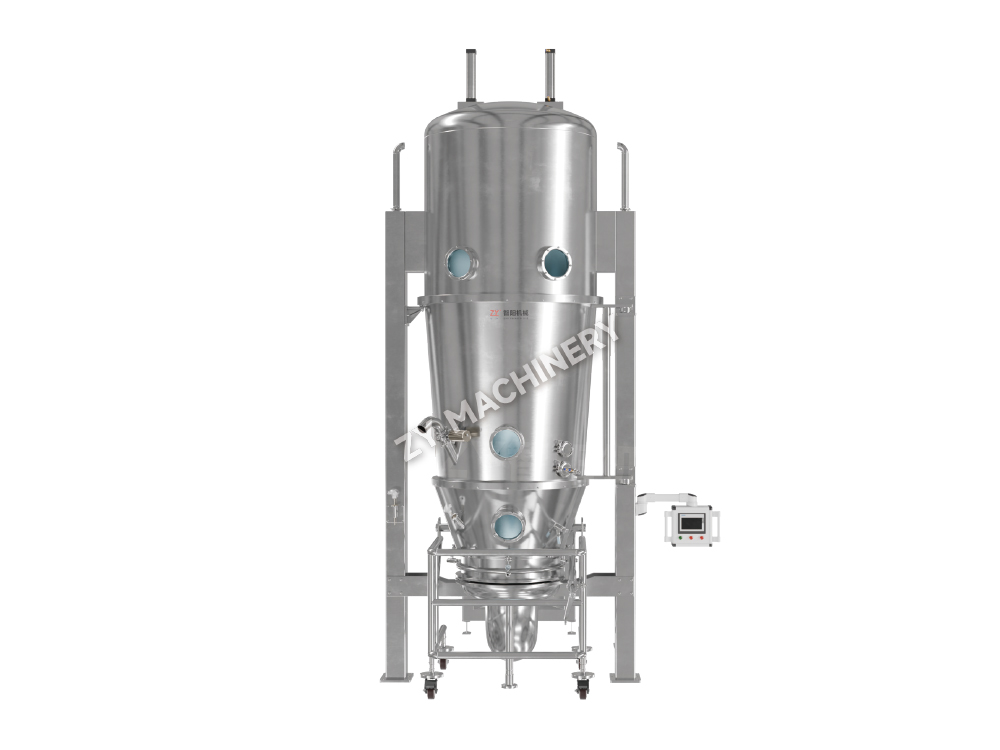

Поставщики машин для нанесения покрытий в псевдоожиженном слое LDP-B, компания OEM/ODM - Changzhou Zhiyang Machinery Equipment Co., Ltd.

Являясь китайским поставщиком машины для нанесения покрытия в псевдоожиженном слое LDP-B и компанией OEM/ODM, компания ZY Machinery предлагает на продажу машину для нанесения покрытия в псевдоожиженном слое LDP-B. Машина для нанесения покрытия в псевдоожиженном слое LDP-B включает в себя коаксиальный слой в псевдоожиженном слое.

Посмотреть продукт →

Распространенные проблемы и их устранение при грануляции в псевдоожиженном слое

Даже хорошо разработанная формула может работать неправильно, если какой-либо параметр выходит за рамки процесса. Вот четыре наиболее распространенных режима отказа и корректировки, которые их исправляют.

• Переувлажнение и образование комков — Причина: Скорость распыления превышает мощность испарения или давление распыления слишком низкое. Решение: Уменьшите скорость распыления на 15–20 %, увеличьте давление распыления или повысьте температуру входящего воздуха на 5 °C, наблюдая за температурой продукта.
• Завышенные штрафы и низкая доходность — Причина: слишком низкая скорость распыления или слишком высокое давление распыления, что приводит к образованию капель, которые высыхают, прежде чем смогут связывать частицы. Решение: Увеличьте скорость распыления с шагом 10%, уменьшите давление распыления или добавьте связующее вещество с более высокой вязкостью раствора.
• Коллапс кровати или образование каналов — Причина: объем воздуха для псевдоожижения слишком мал, чтобы поддерживать вес слоя, часто после увеличения размера частиц. Решение: Увеличьте объем воздуха на 20–30 % и убедитесь, что падение давления на распределительной пластине возвращается к устойчивому значению.
• Статический заряд и адгезия к стене — Причина: низкая влажность и порошки с высокими изоляционными свойствами. Решение: Увеличьте влажность приточного воздуха до 5–10 г/кг, заземлите все металлические компоненты или введите небольшое количество проводящего наполнителя, например коллоидного диоксида кремния.

Расширение процесса грануляции в псевдоожиженном слое: от лаборатории к производству

Увеличение масштаба не является линейным умножением объема воздуха и скорости распыления. Сохранение той же скорости распыления на килограмм порошка в партии весом 100 кг, которая работала в лабораторном эксперименте с массой 5 ​​кг, часто приводит к затоплению более крупного слоя, поскольку тепло- и массоперенос не зависят напрямую от массы порошка. Эмпирическое правило заключается в поддержании постоянного размера капель, постоянной относительной влажности выходящего воздуха и постоянной температуры продукта.

В таблице ниже показаны типичные диапазоны параметров по шкалам при масштабировании стандартной рецептуры на основе крахмала. Обратите внимание, что скорость псевдоожижения немного увеличивается, чтобы компенсировать большую высоту слоя, в то время как норма распыления на килограмм снижается, чтобы избежать переувлажнения.

Проведение этих испытаний сначала на Многоцелевой гранулятор DLP R&D позволяет составить карту пространства проектирования с минимальными затратами материала, прежде чем использовать дорогостоящий API для пилотных партий. Возможность переключения между грануляцией верхним распылением и покрытием Wurster на одной и той же лабораторной машине также сокращает сроки разработки рецептур.

Грануляция в псевдоожиженном слое по сравнению с грануляцией с высоким усилием сдвига: сравнительный анализ

Выбор между псевдоожиженным слоем и грануляцией с высоким усилием сдвига заключается не в том, какая технология «лучше», а в том, какой профиль гранул нужен вашему таблеточному прессу и какие требования к растворению нужны. В таблице ниже показаны компромиссы по семи критериям, которые имеют значение в производстве.

Если ваша целевая таблетка требует быстрого распада, и вы работаете с рецептурой, которая плохо течет, прямым путем является грануляция в псевдоожиженном слое. Когда вам нужны твердые, прочные гранулы для высокоскоростного таблетирования жесткого, пластически деформируемого лекарственного средства, часто побеждает высокая сила сдвига, но вам потребуется отдельный этап сушки. Предприятия, использующие обе технологии, часто используют гранулятор с высокой скоростью сдвига для этапа влажного массирования, а затем переносят материал в сушилку с псевдоожиженным слоем, сочетая плотную структуру гранул с высокой скоростью сдвига с щадящей сушкой в ​​псевдоожиженном слое.

Выводы и лучшие практики

Грануляция в псевдоожиженном слое остается наиболее прямым путем от порошковой смеси к сжимаемому грануляту, когда пористость и быстрое растворение являются приоритетами. Этот процесс исключает многочисленные этапы обработки и дает инженерам точный контроль над свойствами гранул с помощью нескольких настраиваемых параметров.

Чтобы зафиксировать надежные переносимые пакеты, следуйте следующим рекомендациям:

• Определите узкий температурный диапазон продукта (3–5°C) и поддерживайте его, регулируя температуру на входе или скорость распыления, а не то и другое одновременно.
• Установите давление распыления так, чтобы распределение размеров капель соответствовало целевому диапазону размеров гранул — используйте данные лазерной дифракции, если таковые имеются.
• Масштабируйте, поддерживая постоянный размер капель и относительную влажность на выходе, и уменьшайте норму распыления на килограмм по мере увеличения размера партии.
• Подтвердите процедуру очистки с помощью мазка; поверхности контакта с продуктом в корпусе фильтра и распределительной пластине являются частыми точками риска перекрестного загрязнения.
• Используйте встроенный анализ влажности с помощью NIR, чтобы завершить сушку в воспроизводимой конечной точке, вместо того, чтобы полагаться на фиксированное время сушки.
