Квалификация оборудования для проверки очистки: практическое руководство

Один неудачный запуск очистки может привести к заморозке всей линии твердых доз для перорального применения на несколько недель. Расследование редко заканчивается процедурой чистки. Чаще всего основная причина кроется в несоответствиях квалификации оборудования — распыляющем шаре, который никогда не был нанесен на карту во время IQ, или значении шероховатости сварного шва, превышающем критерии приемки OQ. Валидация очистки и квалификация оборудования не являются параллельными путями; они глубоко взаимозависимы. Если вы не можете доказать, что ваш смеситель, гранулятор или устройство для нанесения покрытий были установлены и работают стабильно, любой установленный вами лимит остатков будет иметь ненадежную основу.

Версия приложения 3 ВОЗ TRS 1019 от 2026 года подтверждает это, утверждая, что протоколы проверки очистки должны ссылаться на документы по проектированию, установке и эксплуатационной квалификации оборудования. На практике это означает, что каждый отчет DQ, IQ, OQ и PQ становится обязательным условием для вашего генерального плана проверки очистки. В следующих разделах вы узнаете, где именно пересекаются эти две области, используя реальные типы оборудования и параметры проверки, которые ожидают увидеть регулирующие органы.

Почему квалификация оборудования является основой валидации очистки

Без надлежащим образом квалифицированного оборудования любые данные об остатках, которые вы собираете, будут с научной точки зрения неоднозначны. Рассмотрим испытание OQ для гранулятора с высоким усилием сдвига, в котором не измерялась скорость потока воды через отверстия для очистки на месте. Если более поздние образцы тампона внутри чаши покажут пиковые остатки возле сопла, у вас нет базовых данных, позволяющих определить, была ли последовательность очистки недостаточно эффективной или система подачи оборудования была неисправна с самого начала. Квалификация формирует основу; Проверка очистки дополняет картину.

DQ фиксирует материал конструкции, качество поверхности и дренируемость — все факторы, которые напрямую влияют на перенос остатков. IQ проверяет правильность расположения распылительных устройств, отсутствие застойных зон и соответствие уклона минимальному значению 1:100, рекомендованному в Руководстве по передовой практике ISPE. OQ должен документировать схемы распыления, температурные изменения и перепады давления в наихудших местах. PQ, часто проводимый с плацебо или суррогатной почвой, подтверждает, что цикл очистки обеспечивает последовательное удаление остатков под нагрузкой. Отсутствие одного параметра на любом из этих этапов может позже проявиться в виде необъяснимого скачка в образце промывки TOC.

Для структурированного подхода сопоставьте каждый этап квалификации с конкретными данными по уборке, которые вам необходимо собрать:

• DQ: геометрия резервуара, шероховатость поверхности (Ra ≤ 0,8 мкм для контактирующих частей высокого риска), сертификаты пассивации материала.
• IQ: угол установки распылительного шара, зазор сопла CIP, совместимость прокладки с чистящими средствами.
• OQ: скорость потока (1,5–3,0 м/с в подающем трубопроводе), температура на обратном трубопроводе, тест на распыляемую ленту.
• PQ: исследование по восстановлению лекарственного вещества в наихудшем случае, три последовательных успешных цикла очистки.

Такое согласование превращает квалификацию оборудования из простого упражнения в инструмент снижения рисков. Когда аудитор спрашивает, почему было выбрано конкретное место для мазка, вы можете указать на карту покрытия OQ, на которой обозначена теневая зона за лезвием измельчителя.

Ключевые типы оборудования и проблемы их очистки

Не все оборудование для пероральной дозировки твердых веществ представляет одинаковый риск при чистке. Геометрия, сложность поверхности и движение внутренних частей определяют, где скапливаются остатки и как следует планировать отбор проб. Общий протокол очистки, который одинаково обрабатывает барабанный смеситель и устройство для нанесения покрытий с псевдоожиженным слоем, неизбежно приведет к пропуску критических точек загрязнения.

В производстве OSD доминируют три категории оборудования, и каждая из них сопряжена с определенными проблемами проверки:

Для смесители для бункеров , основной риск – выпускной клапан. Даже при полном открытии остатки статического электричества могут прилипнуть к седлу металл-металл и позже попасть в следующую партию. Поэтому компания IQ должна подтвердить, что клапан можно полностью разобрать для очистки и что шероховатость поверхности седла соответствует спецификации DQ. В грануляторах с высоким сдвиговым усилием ступица ножа измельчителя создает экранированную зону; Взятие мазка с нижней стороны втулки не подлежит обсуждению. В системах с псевдоожиженным слоем распределительная пластина часто действует как улавливатель остатков, и одного отбора проб при промывке недостаточно, поскольку большая площадь поверхности пластины может удерживать частицы, которые растворяются лишь частично во время короткого промывания водой.

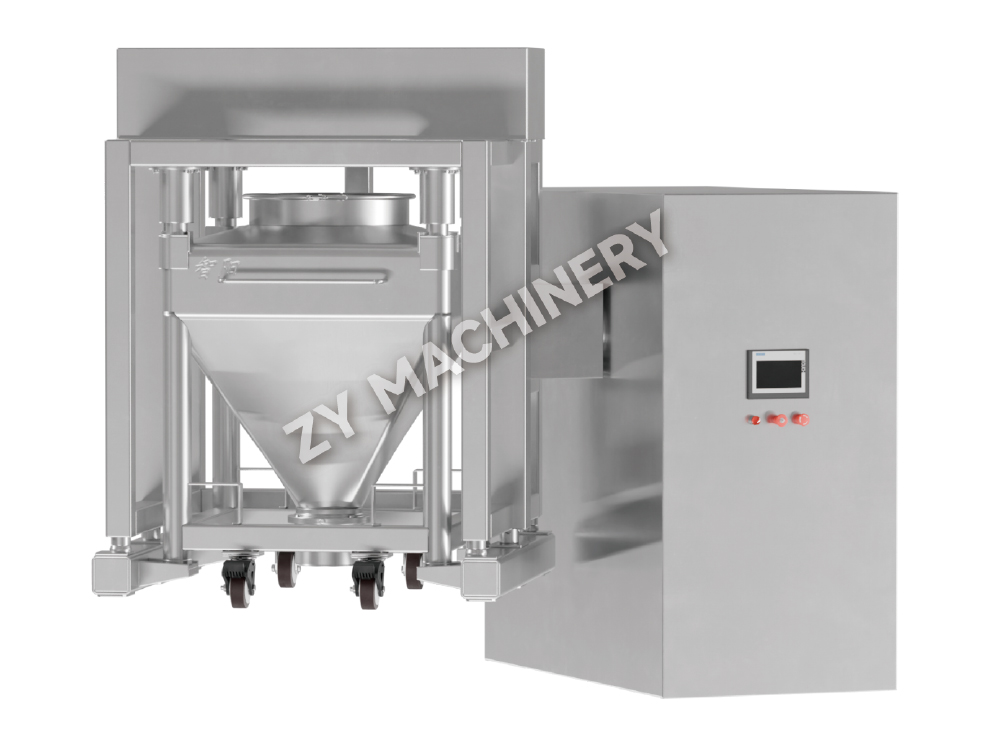

Производители бункерных смесителей, Фабрика

Являясь китайским производителем смесителей для бункеров и заводом по изготовлению смесителей для бункеров, компания ZY Machinery предлагает решения по проектированию и производству смесителей для бункеров в Китае.

Посмотреть продукт →

При выборе оборудования отдание предпочтения устройствам с электрополированными поверхностями, минимальным количеством горизонтальных поверхностей и полностью дренируемой конструкцией существенно снижает нагрузку на валидацию очистки. Такие функции, как съемные смотровые стекла и накладные распылительные форсунки, напрямую сокращают количество трудноочищаемых участков. Инвестиции в возможность очистки на этапе DQ сокращают количество мест для мазков до 40% по сравнению с модернизированным старым оборудованием.

Определение пределов остатков для специализированного и неспециализированного оборудования

Наиболее спорной частью любого протокола проверки очистки является установление критериев приемки. Логика резко различается в зависимости от того, предназначено ли оборудование для одного продукта или используется для нескольких рецептур.

Специальное оборудование позволяет использовать более целенаправленный подход. Вы можете использовать значение допустимой суточной экспозиции (PDE) или допустимой суточной экспозиции (ADE) на основе токсикологического профиля этого единственного активного ингредиента. При расчете предела обычно используется фракция «Минимальной терапевтической дозы» или критерий дозы 1/1000, в зависимости от того, что меньше. Например, если ФДЭ составляет 10 мкг/день, а максимальная суточная доза следующего продукта составляет 500 мг, предел поверхности становится 2 мкг/см² при условии, что площадь мазка составляет 100 см². Этот подход отражает реальный риск для пациента, а не общий наихудший случай.

Неспециализированное оборудование требует более консервативных расчетов, поскольку его остатки могут образоваться в результате нескольких предыдущих кампаний. Здесь вы должны определить продукт для наихудшего случая — тот, у которого самый низкий PDE, самая высокая эффективность или самый сложный профиль растворимости — и базовые пределы для этого соединения. Кроме того, вам необходимо учитывать размер партии впоследствии произведенного продукта и предположить, что все остаточные API передаются полностью. Предприятия, производящие несколько продуктов, часто ориентируются на предел визуальной чистоты 4 мкг/см² в качестве отправной точки, но проверка с помощью исследований по восстановлению должна подтвердить, что этот предел достижим и может быть обнаружен аналитически.

Независимо от метода, предел должен быть достижим при установленной системе очистки. Если мобильная станция CIP, такая как Мобильная станция CIP-мойки QWQY в сочетании с блендером емкостью 500 л, данные о распылении от OQ должны демонстрировать, что насадка может достигать любой поверхности в пределах диапазона 2 мкг/см². В противном случае лимит становится теоретическим и не подлежит защите в ходе проверки.

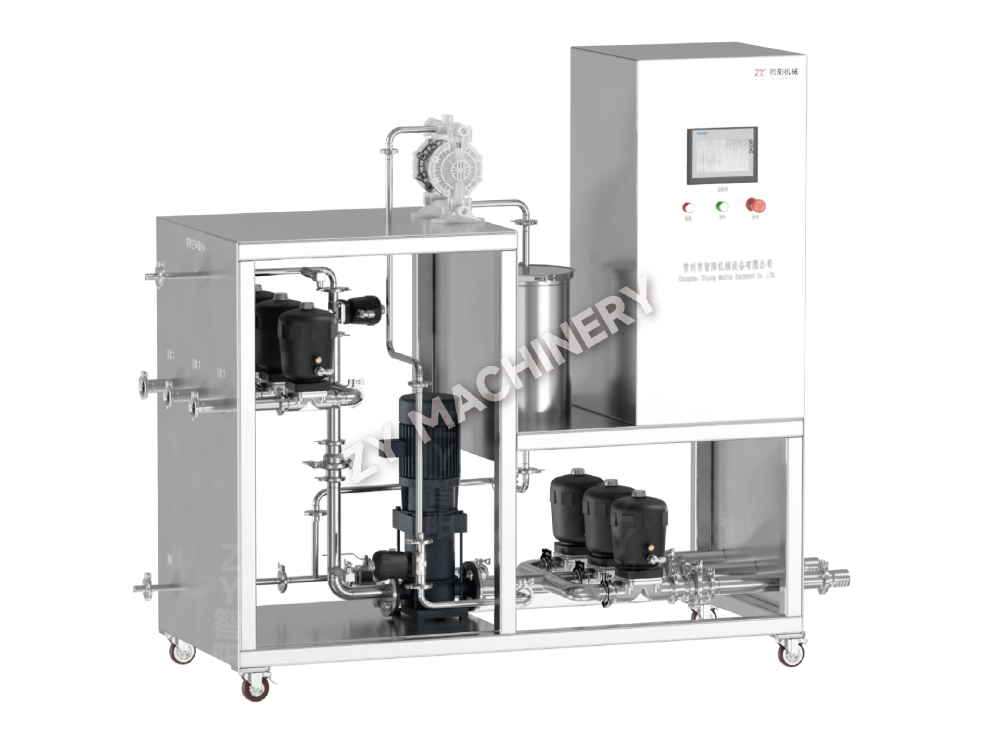

Поставщики мобильных станций CIP-мойки QWQY, компания OEM/ODM - Changzhou Zhiyang Machinery Equipment Co., Ltd.

Являясь китайским поставщиком мобильной станции CIP-очистки QWQY и компанией OEM/ODM, компания ZY Machinery предлагает на продажу мобильную станцию ​​CIP-очистки QWQY. Мобильная станция CIP-очистки QWQY используется при производстве твердых дозировок.

Посмотреть продукт →

Методы отбора проб: тампон, промывка и контактная пластина — когда использовать каждый

Выбор неправильного метода выборки подрывает даже самые точные квалификационные данные. Каждый метод имеет определенную эффективность восстановления, предел обнаружения и совместимость материалов, которые должны соответствовать типу остатка и поверхности оборудования.

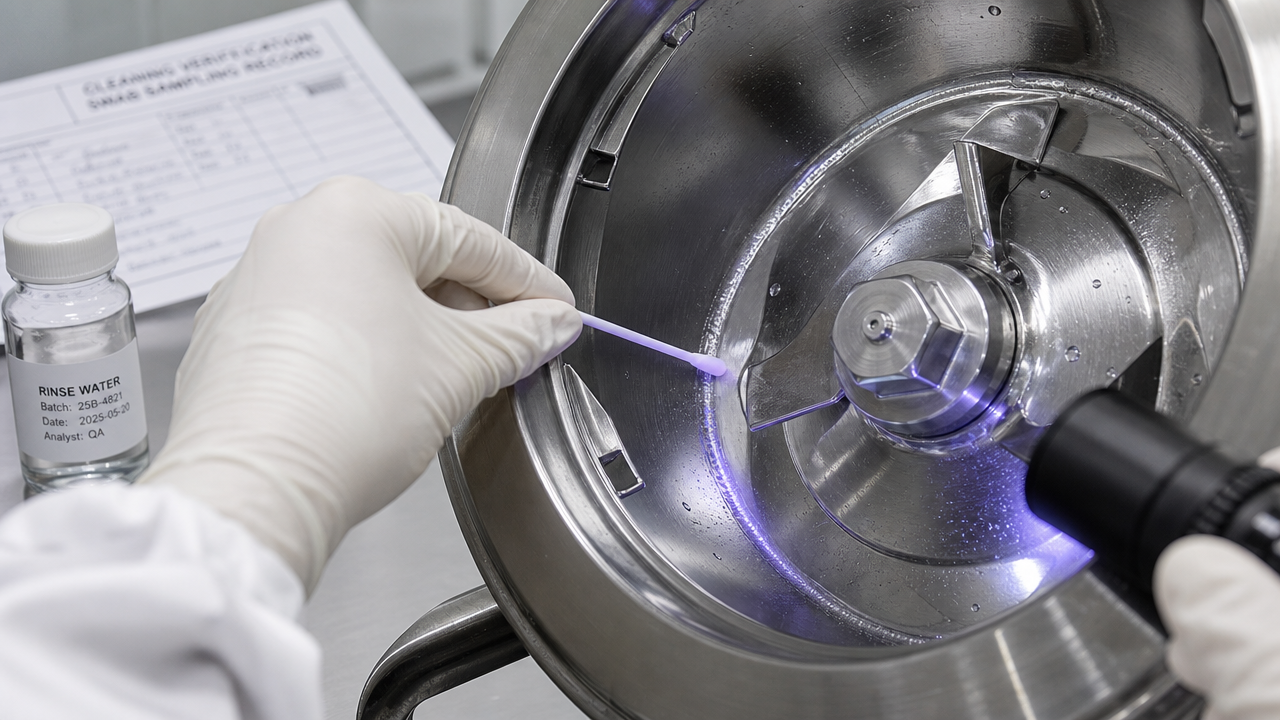

Отбор проб с мазков остается золотым стандартом для прямого измерения остатков на поверхности, особенно на оборудовании из нержавеющей стали. Используя правильно смоченные тампоны и проверенные коэффициенты восстановления (обычно 70–90 % для низкомолекулярных АФИ), вы можете точно определить горячие точки возле прокладок или валов. С другой стороны, отбор проб при промывке охватывает большие внутренние объемы — например, чашу гранулятора или камеру сушилки — но обнаруживает только остатки, растворимые в растворителе для промывки и доступные по тракту жидкости. Контактные пластины в основном предназначены для микробиологического мониторинга после очистки, хотя в сочетании с биолюминесценцией АТФ они могут служить дополнительным методом обнаружения грубых остатков.

Коэффициент восстановления при тестировании тампоном должен быть определен экспериментально для каждого поверхностного материала и каждого соединения. Например, более шероховатая поверхность отливки на старой сушилке может снизить коэффициент восстановления до уровня ниже 50%, что вынудит вас соответствующим образом скорректировать предел приемки. В автоматизированном чистящее оборудование системы, дополняя данные промывки онлайн-зондом проводимости или TOC, обеспечивают непрерывные данные о тенденциях, которые дополняют выборочные проверки мазков.

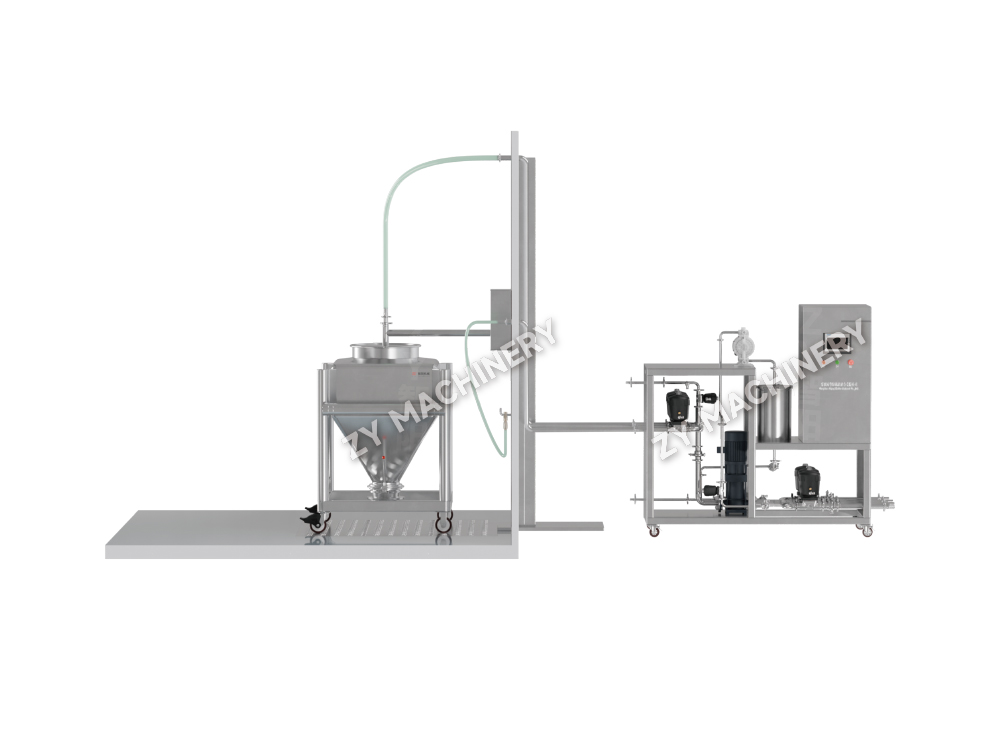

Производители чистящего оборудования, Фабрика

Являясь китайским производителем чистящего оборудования и заводом по производству чистящего оборудования на заказ, ZY Machinery предлагает решения по проектированию и производству чистящего оборудования в Китае.

Посмотреть продукт →

Проверка системы CIP: параметры, тестирование и документация

Автоматизированные системы очистки на месте, стационарные или мобильные, требуют подхода к проверке, который выходит далеко за рамки простого рецепта с учетом времени и температуры. Взаимодействие между геометрией распылительного устройства, диаметром трубы и производительностью насоса определяет, действительно ли чистящая жидкость воздействует на каждую поверхность, контактирующую с продуктом, с достаточной механической силой, чтобы выбить остатки.

Четыре критических параметра CIP, которые должны быть квалифицированы и задокументированы для проверки очистки:

• Температура: Обычно 40–80 °C. Более низкие температуры подходят для растворимых АФИ, тогда как гидрофобные соединения требуют более высокой тепловой энергии. Датчик температуры обратной линии должен быть расположен в самой удаленной точке от источника тепла.
• Скорость потока: Скорость 1,5–3,0 м/с в подающем трубопроводе обеспечивает турбулентный поток (число Рейнольдса > 4000), что необходимо для эффективной очистки стенок резервуара.
• Покрытие распыления: Проверено с помощью ленточного или флуоресцентного индикаторного теста во время ОК. Разбрызгивающий шар должен иметь форму на 360° без теневых зон за перегородками или валами мешалки.
• Время: Продолжительность фазы очистки варьируется от 5 до 20 минут, но реальным показателем является время контакта при заданной температуре. Протокол, в котором указано «10-минутное промывание», не имеет смысла, если температура обратки не достигнет заданного значения до 8-й минуты.

Документация по проверке CIP должна включать диаграммы тенденций температуры, давления и проводимости из архива ПЛК, а также фотографии визуального осмотра до и после наихудших мест. Тест с лентой, при котором термочувствительная лента прикрепляется к внутренней поверхности сосуда и исследуется после цикла CIP, обеспечивает неопровержимое доказательство механического воздействия. Для автоматических моек мусора, таких как Автоматическая машина для мойки мусорных контейнеров QD Скорость вращения разбрызгивателя и целостность форсунки должны стать частью графика профилактического обслуживания и повторной аттестации, поскольку износ форсунок напрямую ухудшает покрытие.

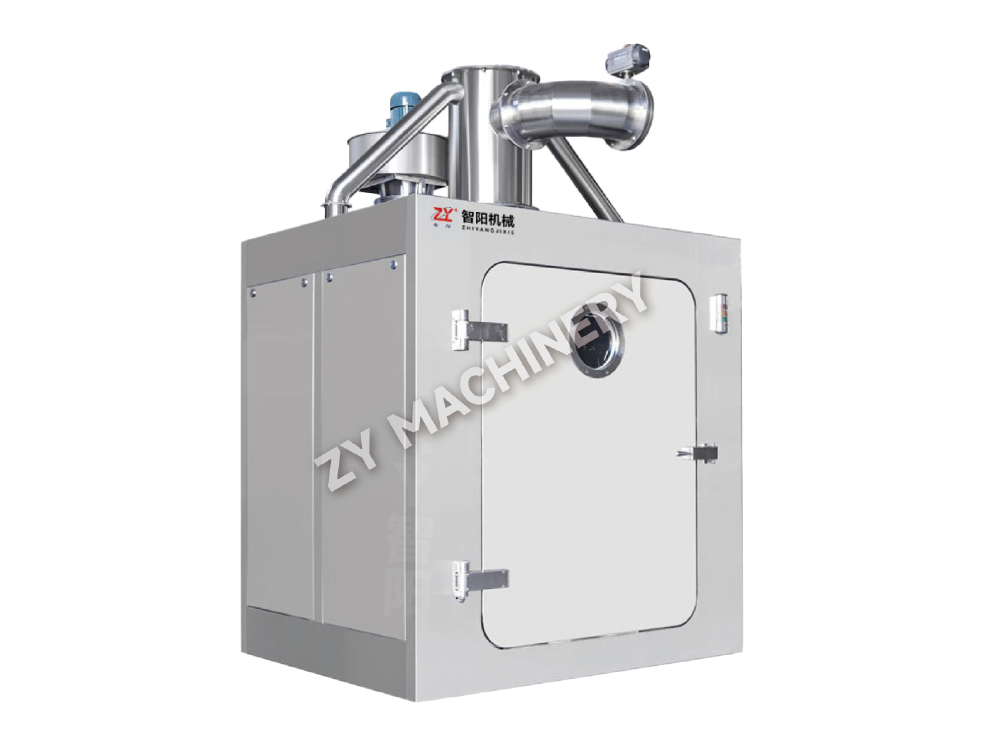

Поставщики автоматических стиральных машин для мусорных баков QD, компания OEM/ODM - Changzhou Zhiyang Machinery Equipment Co., Ltd.

Являясь китайским поставщиком автоматических стиральных машин для мусорных баков QD и компанией OEM/ODM, компания ZY Machinery предлагает на продажу автоматическую стиральную машину для мусорных баков QD. Автоматическая стиральная машина для мусорных баков QD предназначена для автоматизированной очистки.

Посмотреть продукт →

Без постоянного мониторинга проводимости при последнем полоскании вы рискуете принять сигнал об чистоте, который является результатом мгновенного скачка разбавления, а не истинного удаления остатков. Плато проводимости, равное качеству поступающей воды, в течение как минимум 30 секунд является минимальным свидетельством полного промывания.

Оборудование с высокой степенью защиты: особые соображения при проверке очистки

Когда активные фармацевтические ингредиенты попадают в категории OEB 4 или 5, протокол проверки очистки должен одновременно защищать оператора и доказывать, что остатки продукта удалены. Сочетание технологии изоляции и мощных соединений создает уникальный набор требований проверки, которые не учитываются стандартными протоколами OSD.

Внутри изолятора или камеры с нисходящим потоком отбор проб для проверки очистки должен выполняться под отрицательным давлением, часто через перчаточные порты. Этот ограниченный доступ влияет на выбор места для взятия мазка, поскольку некоторые поверхности — например, задняя сторона порта быстрой передачи — становятся недоступными без нарушения условий содержания. В таких случаях сочетание взятия проб при полоскании и непрямой оценки с помощью флуоресцентного индикатора становится приемлемым, если это оправдано протоколом.

Кроме того, необходимо содержать само чистящее средство. При безразборной мойке на месте на оборудовании с высокой степенью защиты часто используются однопроходные промывки, а не рециркуляция, чтобы избежать перекрестного загрязнения контура безразборной мойки сильнодействующими остатками. Поэтому валидация должна продемонстрировать, что объем промывки и время контакта достаточны для достижения целевого предела остатка, несмотря на присущую прямоточным потокам неэффективность. Тесты с флуоресцентными индикаторами с раствором рибофлавина в черном свете считаются золотым стандартом для проверки покрытия распылением и отсутствия теней остатков внутри герметичного изолятора.

Для facilities using лабораторное оборудование с высокой степенью изоляции , план отбора проб должен также учитывать систему вентиляции. Протирка корпуса фильтра HEPA или фланца RTP (порта быстрой передачи) может оказаться необходимой, если характер воздушного потока предполагает потенциальное скопление пыли. В отчете о проверке очистки должны быть перекрестные ссылки на результаты испытаний эффективности локализации, чтобы доказать, что во время самого цикла очистки не вытекло никаких аэрозольных остатков.

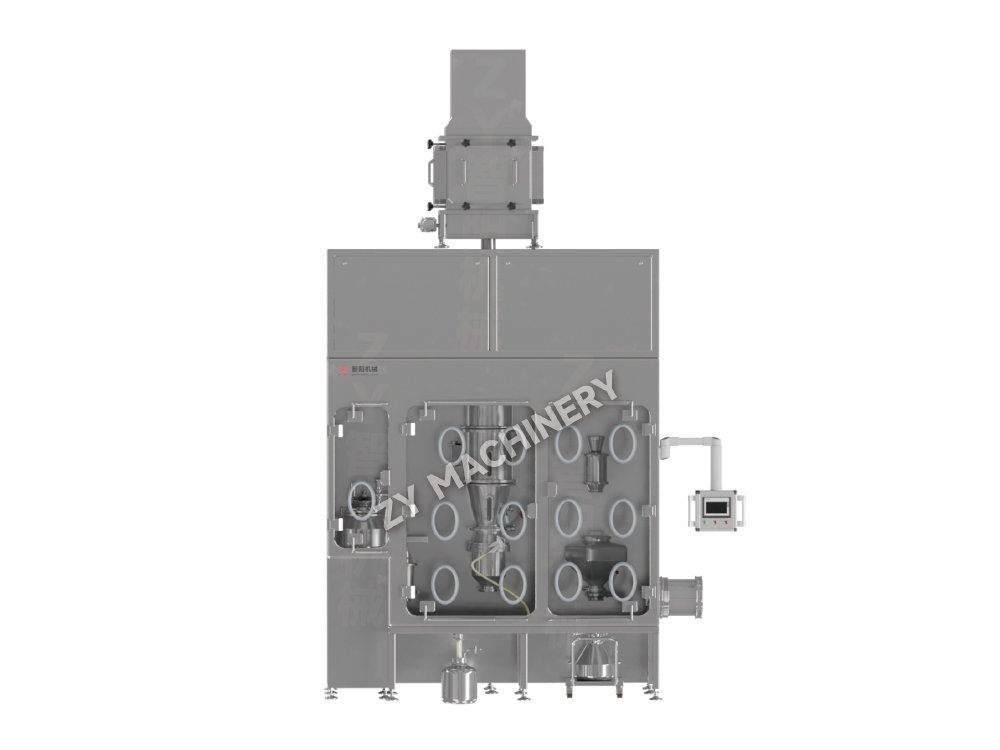

Производители лабораторного оборудования с высокой степенью защиты, завод

Являясь китайским производителем лабораторного оборудования с высокой степенью защиты и заводом по изготовлению лабораторного оборудования с высокой степенью защиты, ZY Machinery предлагает проектирование и производство лабораторного оборудования с высокой степенью защиты.

Посмотреть продукт →

Поддержание программы проверки чистоты (этап 3)

Первоначальные прогоны проверки представляют собой моментальный снимок. Постоянный мониторинг превращает проверку очистки в программу жизненного цикла. На этапе 3, или продолжающейся проверке процесса, многие предприятия терпят неудачу: они рассматривают проверенное состояние как статическое, игнорируя постепенные изменения в состоянии оборудования или портфеле продуктов.

Основные показатели мониторинга, которые поддерживают работоспособность проверки очистки, включают в себя:

• Подписание визуального контроля каждой партии вторым оператором; любой видимый остаток вызывает немедленное расследование, а не просто запись в строку
• Ежеквартальный анализ тенденций проводимости промывки и данных TOC для одной и той же линии оборудования; устойчивый наклон вверх сигнализирует о снижении эффективности очистки задолго до превышения предела.
• Ежегодная проверка состояния оборудования: целостность прокладок, проверка диаметра форсунки шарового распылителя, шероховатость поверхности быстроизнашивающихся деталей.
• Триггеры контроля изменений: внедрение нового продукта с более низким PDE, изменение рецепта CIP или замена основного компонента резервуара — все это требует проведения повторной квалификации.

Когда новый продукт должен работать на существующем неспециализированном оборудовании, стратегия брекетинга может свести к минимуму доработку. Оценивая растворимость, эффективность и профиль адсорбции нового соединения по сравнению с существующим наихудшим сценарием, вам, возможно, потребуется лишь обновить генеральный план проверки очистки и выполнить одно подтверждающее исследование мазка, а не три полных партии. Однако любая модификация самого оборудования — например, изменение конструкции распылительного шара или добавление нового порта для сосуда — автоматически повторно открывает как IQ, так и OQ, а также, как следствие, протокол проверки очистки, привязанный к этому оборудованию. Связь между квалификацией и очисткой никогда не прерывается; просто требуется дисциплинированное обслуживание.
