Проблемы при производстве планшетов: руководство по устранению неполадок, связанных с закупоркой, залипанием и т. д.

Понимание основных причин дефектов планшетов

Единственный дефект укупорки может привести к полной отбраковке партии, что приведет к потере 50 000 долларов США или более из-за ненужных материалов и потерянного производственного времени. Дефекты таблеток редко бывают изолированными — они обычно сигнализируют о взаимодействии между конструкцией рецептуры, настройкой оборудования и параметрами процесса. Рассмотрение каждого дефекта как отдельной проблемы приводит к повторному устранению неполадок. Вместо этого наиболее успешные организации относят дефекты к трем взаимосвязанным основным категориям: рецептура (состав и физические свойства гранулята), оборудование (состояние пресса, геометрия оснастки, остатки очистки) и процесс (профиль силы сжатия, скорость, выдержка перед сжатием).

Например, образование укупорок и ламинирование часто связано с избытком мелких частиц в грануляте, но эти мелкие частицы могут быть результатом слишком агрессивного этапа сухой грануляции или профиля сушки, который делает поверхность хрупкой. С другой стороны, прилипание может быть вызвано недостатком смазки, но реальным триггером может быть колебание остатков после очистки на месте (CIP), которое изменяет трение на поверхности пуансона. Лучшие инженеры-фармацевты создают матрицу диагностики дефектов, которая связывает переменные состава, такие как содержание влаги (оптимальный диапазон 1,5–3,0 % для большинства составов с немедленным высвобождением), тип и концентрация смазки, а также размер частиц АФИ, с конкретным наблюдаемым дефектом. При влажности ниже 1,5% риск закупоривания резко возрастает, поскольку гранулам не хватает пластичности для образования прочных межчастичных связей. При концентрации выше 5% прилипание становится практически неизбежным без предварительного нагрева или осушки компрессионных аппаратов.

В этой статье мы переходим от общих принципов к конкретным категориям дефектов, а затем к роли метода грануляции, масштабирования и расширенного мониторинга. Каждая рекомендация основана на измеримых пороговых значениях и корректировках для конкретного оборудования, поэтому вы можете перейти от диагностики к коррекции за одну смену.

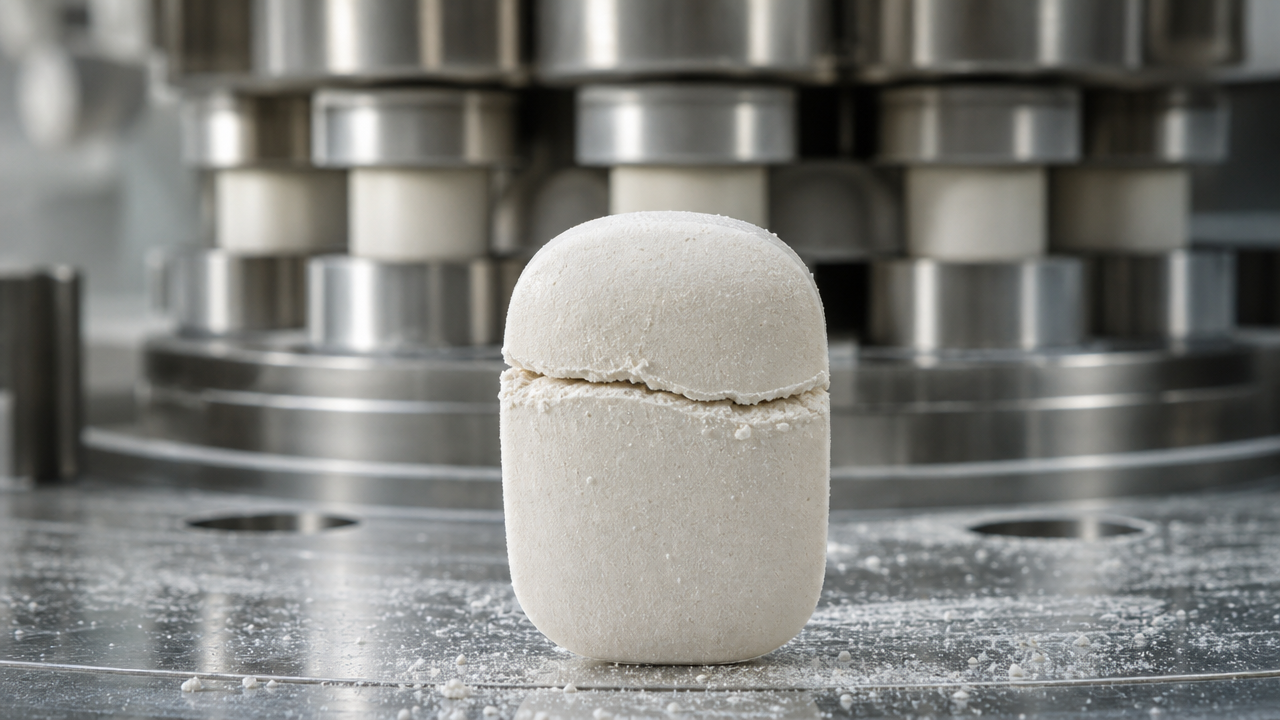

Укупорка и ламинирование – причины и меры по устранению

Крышка — это горизонтальное отделение верхней (или нижней) части планшета от основного корпуса; расслоение — аналогичный перелом, который может появиться в любом месте вдоль горизонтальной оси. Оба дефекта свидетельствуют о слабой связи между слоями, образовавшимися при сжатии. Основные факторы делятся на четыре группы: слишком много мелких частиц в грануляте, избыток смазки, недостаточное связующее и неправильные настройки сжатия. смесительное оборудование используемый для смешивания смазочных материалов, закладывает основу: если стеарат магния покрывает частицы слишком сильно из-за чрезмерного смешивания или неправильных условий сдвига, даже увеличение на 0,5% выше номинального 1,0% по весу может снизить твердость таблетки на 30–40%. Предварительное смешивание смазки с небольшой порцией мелких частиц перед добавлением к основной массе может уменьшить эффект перекрытия без уменьшения общего количества смазки.

Поставщики смесительного оборудования, проектно-производственная компания

ZY Machinery — поставщик смесительного оборудования и компания по производству смесительного оборудования в Китае, занимающаяся разработкой и производством смесительного оборудования для фармацевтической, пищевой, химической и биотехнологии.

Посмотреть продукт →

Что касается сжатия, сила предварительного сжатия ниже 5 кН часто не позволяет удалить достаточное количество воздуха из матрицы перед основным сжатием. Захваченный воздух затем расширяется после выброса, вызывая закупорку. Настройка предварительного сжатия 8–12 кН в сочетании с основной силой сжатия 15–25 кН (для типичной таблетки массой 200 мг с твердостью 7–10 кП) значительно снижает укупоривание. Скорость пресса также имеет значение: при скорости вращения выше 60 об/мин на ротационном прессе увеличивается время контакта пуансона с каплями гранулята, что может привести к неполному формированию скрепления. Снижение скорости до 30–45 об/мин при сохранении предварительного сжатия часто решает проблему без изменения рецептуры.

Распространенным заблуждением является то, что увеличение основной силы сжатия само по себе может исправить проблему. В действительности, чрезмерное сжатие (более 30 кН для стандартного вогнутого пуансона) может вызвать напряжения упругого восстановления, которые ухудшают укупорку. Лучшим подходом является построение профиля уплотнения: сжимайте образец гранулята с возрастающей силой и измеряйте склонность полученной таблетки к укупорке при каждой силе; «Оптимальная точка» — это наименьшее усилие, позволяющее достичь заданной твердости без ламинирования.

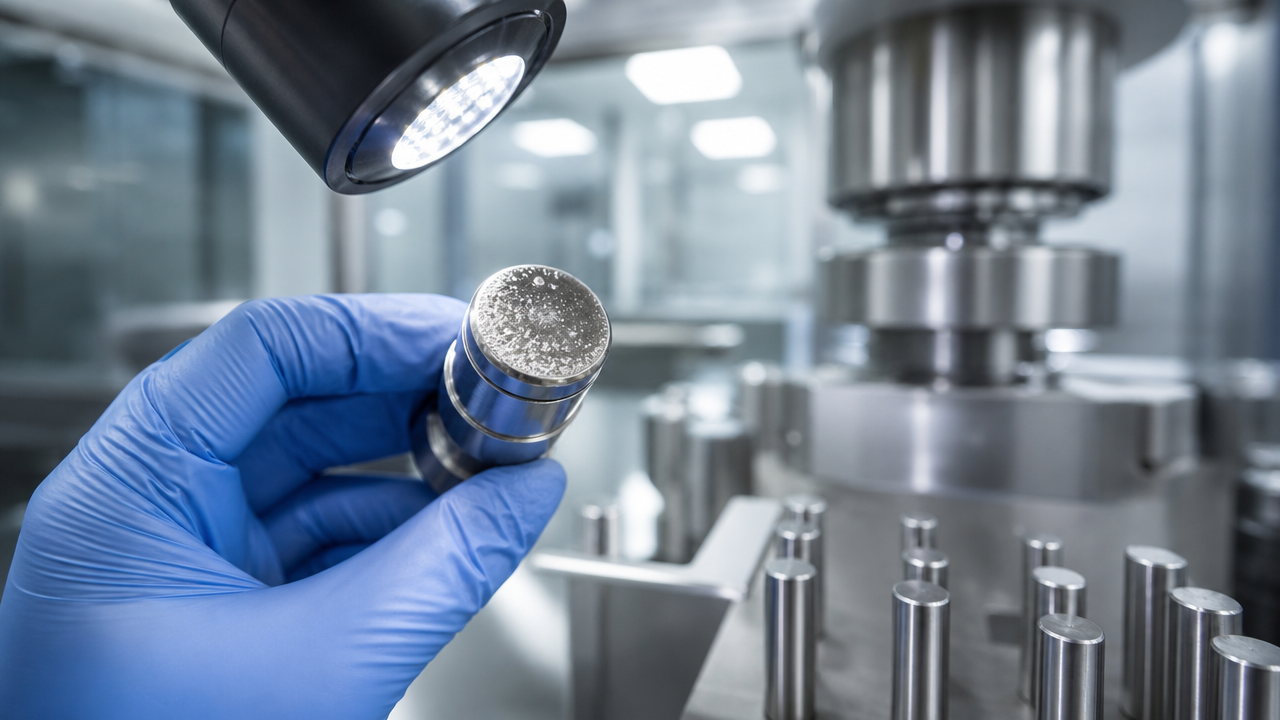

Прилипание и сбор — исправления рецептуры и оборудования

Прилипание происходит, когда гранулят прилипает к поверхности пуансона, оставляя после себя шероховатую поверхность таблетки с ямками; Сборка - это более локализованная форма, при которой материал заполняет углубления для тиснения или тиснения. Двумя наиболее распространенными причинами являются влажность выше 3,5% и недостаточная смазка. Но есть и менее очевидный третий фактор: микроскопическая шероховатость на поверхностях пуансона, вызванная повторяющимися циклами очистки. При очистке пуансона абразивными средствами или агрессивными химикатами качество его поверхности ухудшается, и даже правильно смазанный гранулят может начать прилипать. На предприятиях, которые ежедневно меняют несколько продуктов, часто наблюдается всплеск жалоб, связанных с износом пуансона, а не с изменением рецептуры.

С точки зрения процесса, этап сушки — это ваш первый рычаг. В вакуумная сушка , влажность может различаться на 0,5% между верхней и нижней частью лотка, если скорость изменения вакуума слишком велика. Медленное нарастание (10–15 минут до полного вакуума) выравнивает градиент. Для влажной грануляции целевой уровень обнаружения составляет 2,0–3,0%, если состав не гигроскопичен; в этом случае рассмотрите возможность смешивания после сушки с 0,5% коллоидного кремнезема для удаления поверхностной влаги.

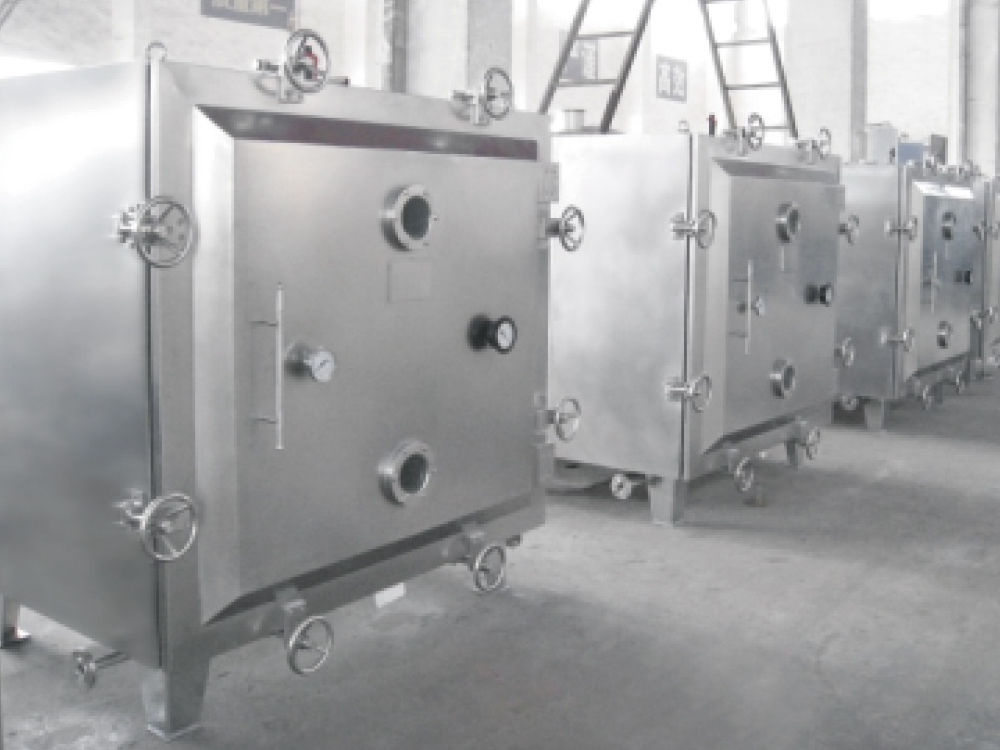

Поставщики вакуумных сушилок FZG / YZG, компания OEM / ODM - Changzhou Zhiyang Machinery Equipment Co., Ltd.

В качестве китайских поставщиков вакуумных сушилок FZG / YZG и компании OEM / ODM компания ZY Machinery предлагает на продажу вакуумную сушилку FZG / YZG. Вакуумная сушилка FZG / YZG снижает температуру кипения растворов материалов в вакууме,

Посмотреть продукт →

Выбор и количество смазки одинаково важны. В случае прилипания эффективная концентрация смазки может быть намного ниже, чем указано в карточке формулы, если конструкция блендера оставляет мертвые зоны. V-образный или контейнерный блендер с усилителем, используемый при скорости 200–300 об/мин в течение 3–5 минут, обеспечивает лучшее покрытие, чем простое перемешивание без усиления. V-образный смеситель особенно эффективен для АФИ с низкими дозами, где распределение смазки должно быть безупречным. Для составов, в которых MgSt замедляет растворение, ПЭГ 6000 в концентрации 1–2% часто устраняет прилипание, сохраняя при этом дезинтеграцию в пределах, установленных Фармакопеей США.

Появится краткий контрольный список при залипании:

• Проверьте влажность гранулята: если >3,5 %, увеличьте время сушки на 20 % или добавьте в бункеры влагопоглощающую подкладку.
• Осмотрите поверхности пуансона при 20-кратном увеличении: обратите внимание на микропиттинги.
• Увеличьте концентрацию смазки с 1,0% до 1,5% только после проверки однородности смеси (RSD <5% для анализа MgSt).
• Снизить скорость пресса на 10–15 об/мин; многие залипающие эпизоды просто зависят от времени пребывания.

Сколы, растрескивание и отслаивание – стратегии предотвращения

Отколы – это отколы небольших кусочков от края таблетки, часто после нанесения покрытия или упаковки. Это тесно связано с низкой твердостью края таблетки и плохой адгезией пленочного покрытия. Таблетки с разрывным усилием ниже 5 кП и высокой хрупкостью (>0,8% в стандартном фриабилизаторе) являются первыми кандидатами. Растрескивание проявляется в виде трещин на поверхности таблетки или внутри оболочки, а отслаивание – это отделение слоя оболочки от ядра.

Чтобы предотвратить сколы, сердечник должен иметь достаточную механическую прочность на ободе. А процесс грануляции что обеспечивает узкий гранулометрический состав с низким содержанием мелких частиц, что сводит к минимуму неравномерность заполнения матрицы, приводящую к образованию слабых кромок. Конструкция инструмента также имеет значение: глубоко вогнутый профиль пуансона концентрирует нагрузку на тонкой кромке; Переход на неглубокую вогнутую или скошенную кромку конструкцию может повысить целостность кромки на 25% и более в коммерческих тиражах. Для таблеток с пленочным покрытием скорость нанесения покрытия должна быть отрегулирована таким образом, чтобы таблетки не скатывались слишком агрессивно во время фазы распыления, поскольку столкновения краев на высокой скорости приводят к образованию микротрещин, которые позже становятся видимыми сколами.

Поставщики оборудования для грануляции, проектно-производственная компания

ZY Machinery - поставщик оборудования для грануляции и компания по производству оборудования для грануляции в Китае, занимающаяся разработкой и производством оборудования для грануляции для фармацевтической, пищевой, химической и биотехнологии.

Посмотреть продукт →

Выбор полимера покрытия напрямую влияет на растрескивание и отслаивание. Сравнение обычных полимеров показано ниже.

Если растрескивание появляется вскоре после нанесения покрытия, частой основной причиной является остаточная влага, образовавшаяся в процессе нанесения покрытия, которая мигрирует в сердцевину и вызывает изменение размеров. Предварительный нагрев слоя таблетки до 40–45 °C в течение 10 минут перед распылением и поддержание температуры продукта на уровне 38–42 °C во время нанесения покрытия уменьшают этот эффект.

Как метод грануляции влияет на дефекты таблеток

Техника грануляции оставляет отпечаток дефекта на каждой партии. При влажной грануляции получаются гранулы с более высокой внутренней пористостью и более округлой формой, которые обычно хорошо уплотняются, но чувствительны к влаге. Сухая грануляция (валковое уплотнение) создает ленты, которые измельчаются в неровные, плотные фрагменты, богатые мелкими частицами; эти гранулы хрупкие и часто вызывают расслоение, если не используется осторожный этап повторного склеивания. Грануляция в псевдоожиженном слое дает агломераты низкой плотности и высокой сферической формы с отличной текучестью, но иногда со слабой связью между частицами, поскольку низкая объемная плотность уменьшает количество точек контакта при сжатии.

В таблице ниже суммирована подверженность дефектам каждого метода.

Выбор правильного оборудования для грануляции может предотвратить эти дефекты. Если рецептура чувствительна к теплу и влаге, логичным выбором является сухая грануляция посредством валкового уплотнения, но оборудование должно включать в себя многосеточную систему измельчения, которая перерабатывает только контролируемую часть мелкой фракции обратно на стадию уплотнения. И наоборот, для рецептур, где компактность имеет первостепенное значение, следует использовать влажный гранулятор с высоким сдвиговым усилием, а затем сушка в псевдоожиженном слое создает гранулы с идеальным балансом прочности и сжимаемости. Возможность регулировать скорость рабочего колеса и время влажного массирования необходима для настройки пористости гранул, которая предотвращает расслоение.

Поставщики сушильного оборудования, проектно-производственная компания

ZY Machinery — поставщик сушильного оборудования и компания по производству сушильного оборудования в Китае, занимающаяся разработкой и производством сушильного оборудования для фармацевтической, пищевой, химической и биотехнологии.

Посмотреть продукт →

Проблемы масштабирования – от лаборатории до производства

Дефекты, которые вы устраняете при разработке в лабораторных масштабах, часто появляются снова во время масштабирования по предсказуемой причине: время контакта при сжатии, постоянство заполнения матрицы и воздействие окружающей среды меняются по мере роста оборудования. Лабораторный пресс, работающий со скоростью 8 000 таблеток в час с плоским пуансоном диаметром 10 мм, имеет время простоя почти в три раза больше, чем производственный пресс, работающий со скоростью 100 000 таблеток в час, с тем же инструментом. Такое сокращение времени выдержки напрямую увеличивает риск закупорки и изменения веса.

Чтобы поддерживать бездефектную работу в любом масштабе, следуйте этому пятиэтапному протоколу проверки:

1. Подбирайте скорость кончика пуансона, а не только число оборотов в минуту. Рассчитайте линейную скорость (мм/с) головки пуансона во время сжатия; старайтесь поддерживать его в пределах ±15% между шкалами.
2. Профилируйте кривую «сила уплотнения-твердость-хрупкость» для предварительно масштабированной партии и подтвердите, что производственный пресс может обеспечить одинаковую работу сжатия (площадь под кривой силы-смещения) на таблетку.
3. Измерьте функцию текучести гранулята (с помощью кольцевого тестера на сдвиг) в условиях загрузки производственного бункера; коэффициент функции потока <3 указывает на плохой поток, который приведет к изменению веса и дефектам кромок.
4. Убедитесь, что ход предварительного сжатия относительно глубины заполнения штампа имеет то же соотношение, что и в лабораторном прессе. Распространенная ошибка: производственные прессы часто имеют фиксированную глубину предварительного сжатия, которая не может воспроизвести настройки лабораторной машины, поэтому может потребоваться модификация оборудования.
5. Запустите три последовательные партии в промышленном масштабе и статистически сравните хрупкость (цель <0,3%) и уровень укупоривания (цель <0,1%) с базовым лабораторным уровнем. Если рыхлость увеличивается более чем на 0,2 %, увеличьте силу предварительного сжатия на 10 % и повторите.

Экологический контроль также становится критически важным в масштабах. 50-килограммовый контейнер с гранулятом, хранящийся в некондиционируемом коридоре, за ночь может набрать 0,5% влаги, что достаточно для того, чтобы пограничный состав оказался на территории прилипания. Незаменимы герметичные контейнеры и короткое время выдержки (менее 8 часов) между грануляцией и прессованием.

Передовые решения – мониторинг в реальном времени и модернизация оборудования

Реактивное устранение неполадок уступает место поточной аналитической технологии (PAT). Датчики ближнего инфракрасного диапазона (NIR), установленные на печатной машине, могут обнаруживать изменения плотности таблеток каждые 20–30 мс, выявляя тенденцию к образованию пузырьков задолго до появления визуального дефекта. Рамановская спектроскопия, встроенная в желоб для выброса, проверяет полиморфную форму и может обнаружить незначительные изменения кристалличности API, которые предшествуют прилипанию. В одном опубликованном случае производитель сократил количество брака, связанного с укупоркой, на 62% после установки системы NIR, которая обеспечивала обратную связь в реальном времени для автоматической регулировки силы предварительного сжатия.

Улучшения со стороны оборудования не менее революционны. Высокоэффективные или цитотоксичные составы, обработанные в системы сдерживания сталкиваются с уникальными рисками возникновения дефектов: накопление статического заряда внутри изоляторов оттягивает мелкие частицы от матрицы, вызывая изменение веса; Колебания влажности внутри герметичной оболочки могут привести к образованию липких гранулятов, которые остаются незамеченными до тех пор, пока не появятся дефекты. Современные конструкции изоляторов включают активный контроль влажности и ионизирующие стержни, которые нейтрализуют статическое электричество, сводя к минимуму эти проблемы.

Поставщики лабораторного оборудования, проектно-производственная компания

ZY Machinery — поставщик лабораторного оборудования и компания по производству лабораторного оборудования в Китае, занимающаяся разработкой и производством лабораторного оборудования для фармацевтической, пищевой, химической и биотехнологии.

Посмотреть продукт →

Системы CIP (очистка на месте) для бункеров и прессов теперь играют непосредственную роль в предотвращении дефектов. Нерегулярная ручная стирка оставляет следы поверхностно-активных веществ или остатки металлов; один плохо промытый контейнер может привести к прилипанию всей партии из-за изменения поверхностной энергии пуансона. Автоматизированный вспомогательное чистящее оборудование обеспечивает проверенный, повторяемый цикл очистки с контролем проводимости при последнем ополаскивании, гарантируя, что остатки не попадут в следующую партию. Это особенно важно для контрактных производителей, которые часто переключаются с одной продукции на другую.

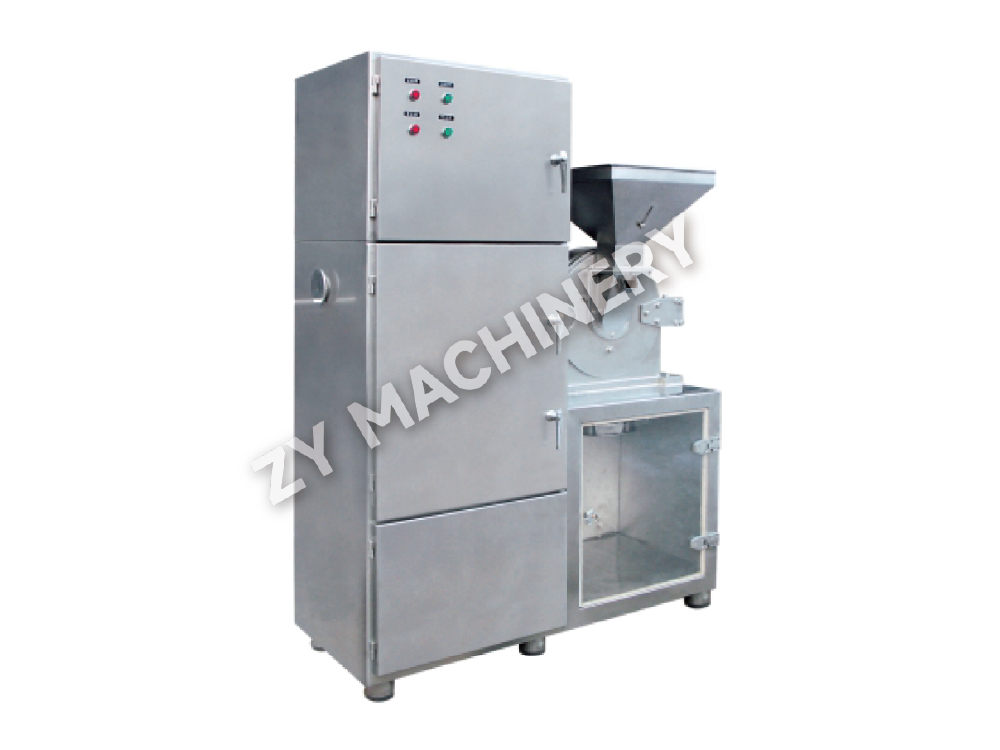

Поставщики вспомогательного технологического оборудования, проектно-производственная компания

ZY Machinery - поставщики вспомогательного технологического оборудования и компания по производству вспомогательного технологического оборудования в Китае, проектирование и производство вспомогательного технологического оборудования для фармацевтической, пищевой и химической промышленности.

Посмотреть продукт →

Заключение: построение надежного процесса производства планшетов

Устранение дефектов таблеток заключается не в поиске одного «исправления», а в построении системы, которая сопоставляет рецептуру, оборудование и данные процесса в прогнозирующую модель. Когда появляется новая тенденция ограничения, инженер, который может связать ее с изменением однородности смазки на 0,2% или отклонением скорости пресса на 5 об/мин, является тем, кто решает ее за часы, а не недели. Наиболее устойчивые операции стандартизируют протоколы реагирования на дефекты в соответствии с количественными пороговыми значениями, инвестируют в оборудование для грануляции, обеспечивающее стабильные свойства частиц, и используют мониторинг в реальном времени, чтобы превратить дефекты из неожиданностей в контролируемые технологические сигналы. С помощью инструментов и инфраструктур, описанных здесь, этот уровень контроля вполне достижим.
