Проектирование фармацевтического завода: поток материалов, оборудование и соответствие GMP

1. Определение основы проектирования: продукт, масштаб и нормативные требования

Однажды проектная группа потратила восемь месяцев на планировку объекта только для того, чтобы в ходе базового проектирования обнаружить, что здание не выдерживает необходимые каскады давления для блока с высоким уровнем защиты. Основная причина была проста: они начали рисовать стены до того, как завершили формальную основу проекта. При производстве твердых доз для перорального применения (OSД) каждый успешный проект завода начинается с трех не подлежащих обсуждению ответов: точные лекарственные формы и характеристики продукта, предполагаемый годовой объем производства в килограммах или таблетках и основные регулирующие юрисдикции (FDA, EMA, NMPA и т. д.). Без них размеры оборудования, классификация чистых помещений и даже ширина коридоров остаются лишь догадками.

Документ-основа проекта должен содержать больше, чем просто название молекулы-блокбастера. Он должен определить диапазон профессионального воздействия API (OEБ), его чувствительность к влаге и теплу, диапазон размеров партии и наличие в процессе растворителей, вызывающих зонирование ATEX. Если на заводе будут обрабатываться таблетки как с немедленным высвобождением, так и с модифицированным высвобождением, на предприятии должны быть отдельные линии грануляции или, как минимум, утвержденные процедуры очистки между кампаниями. Многоцелевые установки повышают гибкость, но умножают усилия по проверке — компромисс, который требует ранней количественной оценки.

После того, как основа дизайна зафиксирована, следующим шагом будет сделать движение материалов организующим принципом всего макета. Этот сдвиг в мышлении предотвращает распространенную ошибку: проектировать здание, а затем сжимать процесс внутри.

2. Поток материалов как главный фактор планировки объекта

На хорошо спроектированном заводе OSD расстояние, которое проходит порошок между блоком дозирования и компрессионной машиной, определяет не только производительность, но и риск перекрестного загрязнения. Сокращение расстояния ручной передачи на каждые 10 метров снижает вероятность распыления активных ингредиентов по воздуху примерно на 15 % и сокращает почти 8 % рабочего времени на одну партию. Вот почему схема движения материалов должна быть составлена ​​до того, как будет нарисована первая архитектурная линия.

Типичный поток линии по производству таблеток — дозирование, влажная или сухая грануляция, сушка, уменьшение размера, смешивание, прессование, покрытие и упаковка — создает естественные функциональные зоны. Эти зоны должны следовать по однонаправленному пути без возврата. Шлюзы для персонала и материалов изолируют каждую зону и барабанные смесители с подъемными колоннами может устранить необходимость переносить контейнеры по коридорам, передавая IBC напрямую от смешивания к сжатию с помощью гравитационных желобов или транспортных средств с автоматическим управлением. Этот подход не просто бережливый; это уменьшает количество необходимых каскадов давления и упрощает зонирование систем отопления, вентиляции и кондиционирования.

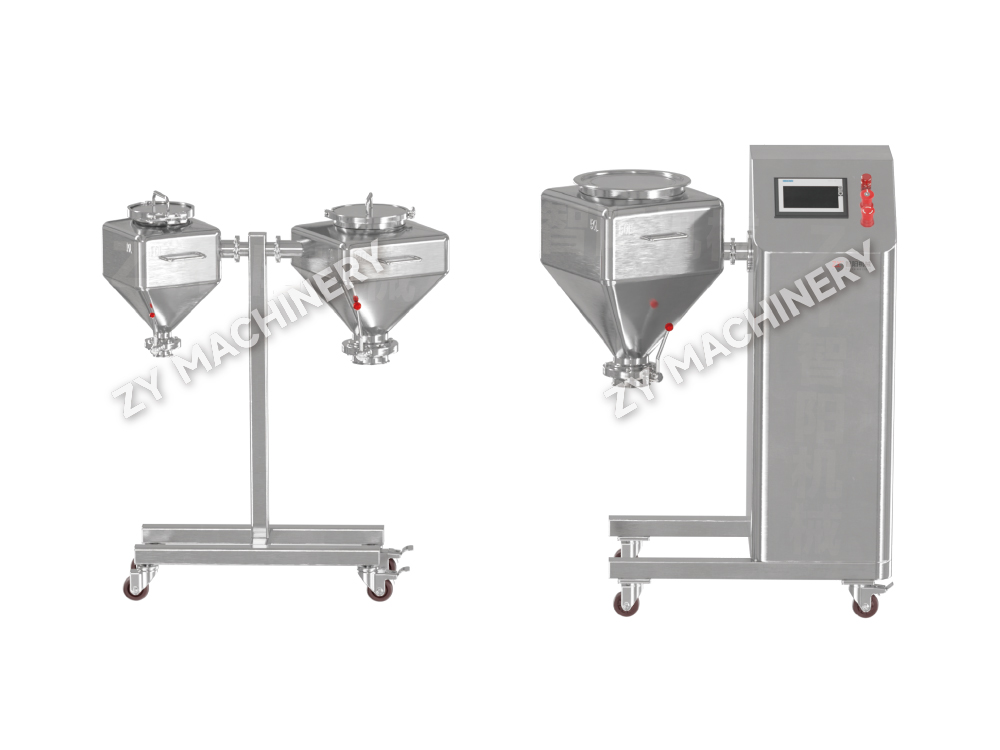

Производители барабанных миксеров, Фабрика

Являясь китайским производителем барабанных миксеров и заводом по изготовлению барабанных миксеров, ZY Machinery предлагает решения для проектирования и производства барабанных миксеров в Китае.

Посмотреть продукт →

Помещения грануляции и прессования обычно разделены стеной с проходной или полуавтоматической системой транспортировки. Если продукт чувствителен к влаге, основа материала также может включать в себя роликовый компактор для сухого гранулирования вместо псевдоожиженного слоя, что сокращает время сушки и риск гидролиза. Планировка также должна учитывать будущее расширение мощностей. Оставление зеркального пространства оболочки на противоположной стороне центрального магистрального трубопровода позволяет удвоить производительность без изменения маршрута потока материала.

Поставщики оборудования для грануляции, проектно-производственная компания

ZY Machinery - поставщик оборудования для грануляции и компания по производству оборудования для грануляции в Китае, занимающаяся разработкой и производством оборудования для грануляции для фармацевтической, пищевой, химической и биотехнологии.

Посмотреть продукт →

3. Выбор оборудования: соответствие процесса аппаратному обеспечению

Выбор оборудования для грануляции по существу зависит от размера партии, условий хранения и физико-химических свойств рецептуры. Молекула, которая разлагается в присутствии воды, никогда не пройдет через влажный гранулятор с высоким усилием сдвига; его место в роликовом уплотнителе или линии прямого сжатия. Тем не менее, графики многих проектов задерживаются, поскольку список оборудования составляется до того, как будет завершен профиль стабильности состава. Следующая матрица поясняет решение.

Помимо грануляции, смесительное оборудование должны быть оценены на предмет риска сегрегации. Блендеры с контейнерами с подъемной системой предпочтительнее стационарных V-образных блендеров, поскольку они сводят к минимуму этапы транспортировки и их легче проверять на однородность содержимого. На предприятиях, работающих с компаундами OEB 4/5, вся линия смешивания, сжатия и нанесения покрытий должна работать внутри изоляторов или в камерах с отрицательным давлением. Это смещает подход к выбору оборудования в сторону компактных, полностью интегрированных систем с проверенными интерфейсами защиты.

Поставщики смесительного оборудования, проектно-производственная компания

ZY Machinery — поставщик смесительного оборудования и компания по производству смесительного оборудования в Китае, занимающаяся разработкой и производством смесительного оборудования для фармацевтической, пищевой, химической и биотехнологии.

Посмотреть продукт →

4. Высокая степень сдерживания и эффективное обращение с соединениями

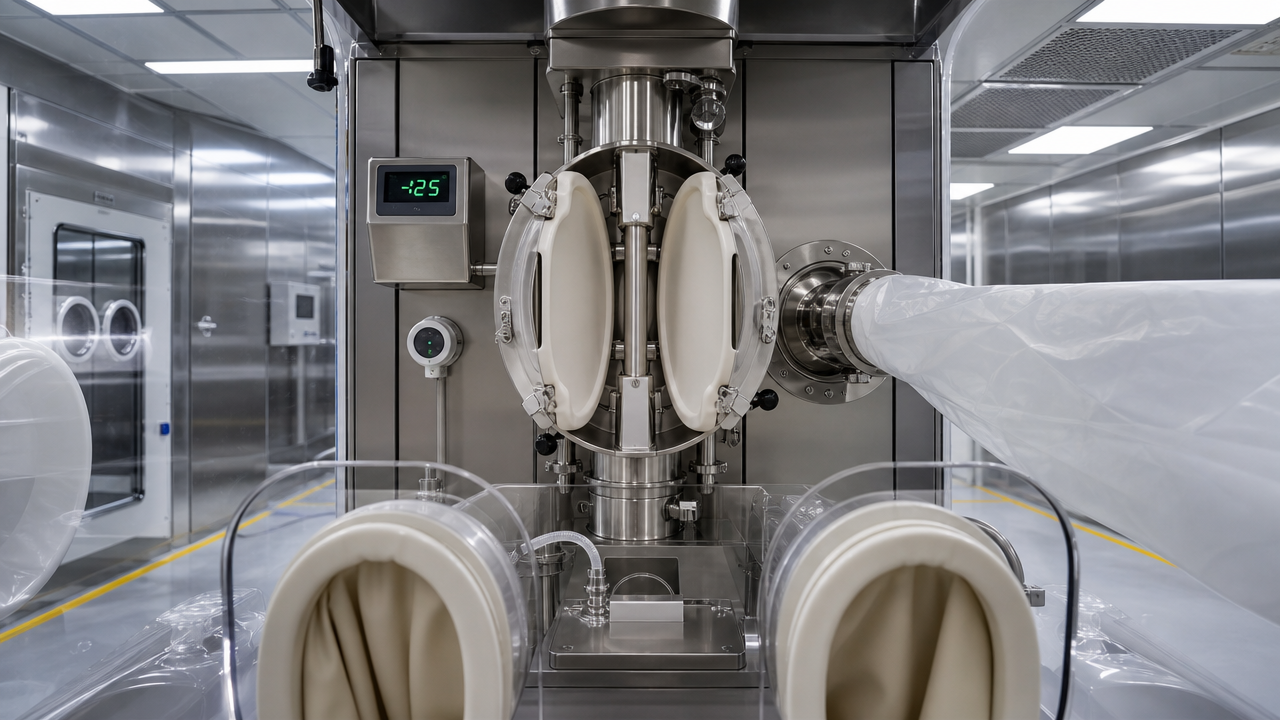

Когда активный фармацевтический ингредиент имеет предел профессионального воздействия ниже 1 мкг/м³ (OEB 4 или 5), при проектировании предприятия основное внимание уделяется защите продукта к защите оператора. Стратегия изоляции становится основой архитектуры: каждый технологический этап герметизирован, а в помещении вокруг него поддерживается отрицательное давление по сравнению с соседними коридорами, обычно с целевым перепадом давления не менее 15 Па и специальной прямоточной системой обработки воздуха, которая не рециркулирует в помещения общего пользования.

Утвержденный раздельный дроссельный клапан (SBV) должен обеспечивать скорость утечки менее 1 мкг/м³ во время передачи материала между IBC и входом таблеточного пресса. Фильтрация HEPA изолятора должна иметь класс H14 и иметь документально подтвержденное прохождение теста DOP. Ниже приведен минимальный контрольный список для пакетов оборудования OEB 4/5:

• Корпус изолятора: нержавеющая сталь 316L, полностью сварные швы, проверены на герметичность в соответствии с ISO 10648-2, класс 3.
• Целостность перчаток: перчатки из гипалона или CSM, плановая проверка на точечные отверстия перед каждой кампанией.
• Интерфейс передачи: разъемный дроссельный клапан с надувным уплотнением, герметичность соответствует Руководству по надлежащей практике ISPE.
• Интеграция безразборной мойки: фиксированные распыляющие шарики внутри изолятора, последовательность промывки подтверждена тестированием покрытия рибофлавином.
• Система отопления, вентиляции и кондиционирования воздуха: прямоточная подача воздуха, подача HEPA и двойная вытяжка HEPA, корпусы фильтров с мешочным фильтром.

Классификация окружающего помещения по-прежнему обычно соответствует классу D (ISO 8) в состоянии покоя, но каскад давления создает поток воздуха из общего коридора (атмосферного) в мощный шлюзовой шлюз (минус 7,5 Па), а затем в технологическое помещение (минус 15 Па или более), создавая непрерывный поток воздуха внутрь, который защищает оператора. В современных проектах часто добавляются прихожая с воздушным душем с HEPA-фильтром, чтобы сдержать выброс частиц во время движения материала.

5. Классификация систем отопления, вентиляции и кондиционирования воздуха, коммунальных услуг и чистых помещений.

На отопление, вентиляцию и кондиционирование приходится 40–60% операционных расходов фармацевтического завода. Неправильная настройка каскада давления приводит либо к нарушениям регулирующих органов, либо к чрезмерным счетам за электроэнергию. Приложение 1 ЕС GMP и руководство FDA по асептике определяют необходимые параметры окружающей среды. Для предприятий OSD целью является поддержание условий класса D в занятых технологических помещениях, но с более строгим контролем влажности для шипучих или чувствительных к влаге продуктов. В таблице ниже приведены критические уставки HVAC.

Минимум 12,5 Па не является рекомендуемым; это расчетная уставка, которую необходимо поддерживать во время открытия дверей и работы оборудования. Сигналы тревоги системы активного мониторинга и управления зданием должны срабатывать, когда перепад падает ниже 10 Па. Для установок OSD частой точкой отказа является система пылеудаления, которая должна быть взаимосвязана с системой отопления, вентиляции и кондиционирования воздуха, чтобы избежать негативного дисбаланса. Когда сушилка с псевдоожиженным слоем находится в режиме продувки и вытяжки, регулирование давления в помещении должно компенсировать большой объем вытяжки.

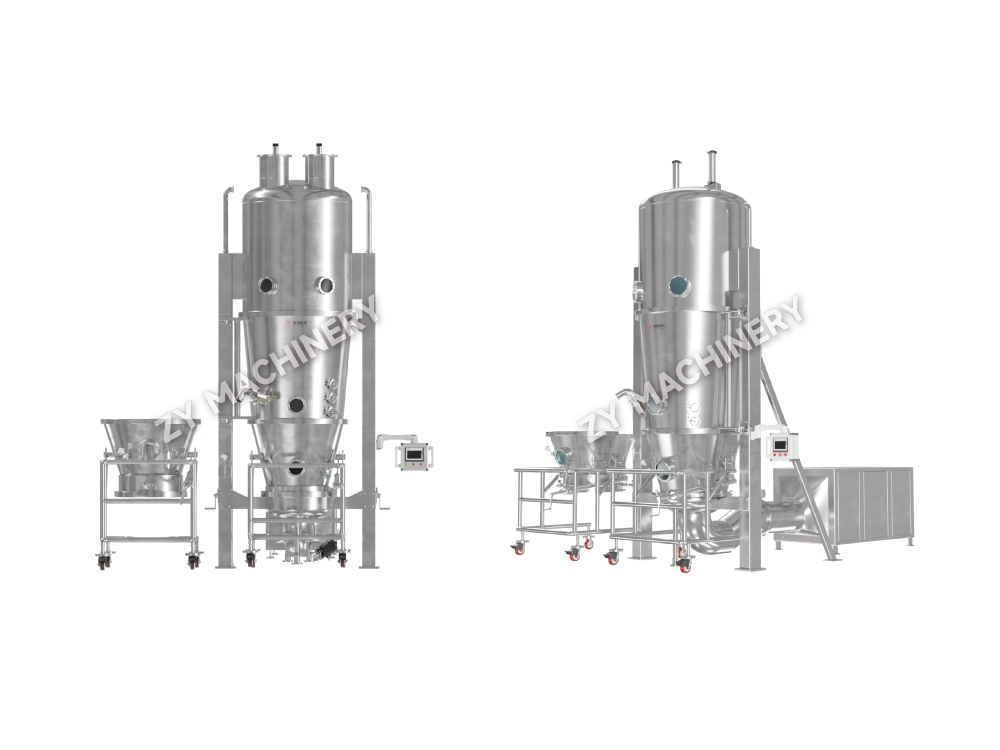

Поставщики сушильного оборудования, проектно-производственная компания

ZY Machinery — поставщик сушильного оборудования и компания по производству сушильного оборудования в Китае, занимающаяся разработкой и производством сушильного оборудования для фармацевтической, пищевой, химической и биотехнологической промышленности.

Посмотреть продукт →

6. Квалификация и валидация оборудования (от URS до PQ)

Проверка не является действием после установки; он начинается с момента составления спецификации требований пользователя. Хорошо структурированная URS, определяющая материал изготовления, качество поверхности (Ra ≤ 0,4 мкм для поверхностей, контактирующих с продуктом), дренируемость и метод очистки, позволяет предотвратить 70 % отклонений, позднее обнаруженных в ходе IQ/OQ. В типичном графике проекта проведение тщательных заводских приемочных испытаний сокращает затраты на ввод в эксплуатацию на объекте до 30 %. поскольку большинство механических и программных ошибок устраняются еще до того, как оборудование покинет магазин поставщика.

1. УРС: Указывает все требования, включая GMP, пропускную способность, локализацию и CIP. Одобрено проектированием, качеством и производством.
2. Квалификация дизайнера (DQ): Демонстрирует, что предлагаемая конструкция соответствует требованиям URS. Все отклонения отслеживаются в матрице прослеживаемости.
3. Заводские приемочные испытания (FAT): Проверяет функциональность, сигналы тревоги и критические параметры на площадке поставщика. Минимальное покрытие испытаний: 100 % защитных блокировок.
4. Приемочные испытания на объекте (SAT): Повторные испытания после установки для подтверждения отсутствия повреждений во время транспортировки.
5. Квалификация установки (IQ): Документированная проверка того, что оборудование соответствует чертежам, правильно подключены инженерные сети и проведена калибровка.
6. Операционная квалификация (OQ): Нагружает оборудование в верхних и нижних рабочих пределах. Включает тестирование сигналов тревоги, разработку цикла и проверку последовательности очистки.
7. Квалификация производительности (PQ): Три последовательные успешные партии в обычных производственных условиях с полным анализом однородности, растворения и разложения содержимого.

Для предприятий, производящих несколько продуктов, генеральный план валидации должен включать стратегию группировки продуктов по растворимости и активности, чтобы свести к минимуму количество циклов валидации очистки. Тестирование рибофлавина и исследования восстановления мазков служат основой для критериев приемлемости окончательной очистки.

7. Оценка стоимости и рентабельность инвестиций: модульная и традиционная сборка

Завод с нуля, построенный с использованием предварительно проверенных модульных технологических блоков, может быть механически завершен на 3–6 месяцев быстрее, чем его эквивалент, построенный вручную, но первоначальные затраты на проектирование обычно на 10–15 % выше из-за интенсивного проектирования, необходимого для замораживания расположения трубопроводов и приборов. Однако эта премия часто компенсируется более ранним выходом на рынок: запуск дженерика на четыре месяца раньше может занять 8–12% дополнительной доли рынка, прежде чем конкуренты снизят цены. В приведенном ниже сравнении используется гипотетическая система OSD с производительностью 2 миллиарда планшетов в год.

Помимо времени и затрат, модульный подход упрощает передачу технологий, поскольку одну и ту же конструкцию блока можно воспроизводить в разных регионах с минимальной повторной проверкой. Однако, если ожидается, что портфель продуктов значительно изменится в течение пяти лет, традиционное здание с более широким расстоянием между колоннами и стандартными коммуникациями может предложить больше свободы реконфигурации. Окончательный выбор сводится к уверенности в конвейере продукта.

8. Ориентированность на будущее: цифровизация, PAT и гибкое производство

Следующее поколение заводов OSD не будет полагаться на периодический отбор проб для обеспечения качества выпускаемой продукции. Датчики Process Analytical Technology — датчики ближнего ИК-диапазона, установленные в блендерах и сушилках, анализаторы размера частиц на выходе грануляторов — позволяют отслеживать критические показатели качества в режиме реального времени. При интеграции с системой управления производством через магистрали данных OPC UA эти сигналы могут служить основанием для публикации в реальном времени, исключая дни карантинного хранения. Завод, готовый к цифровому использованию, требует наличия следующих точек интеграции, разработанных с первого дня:

• Инструментальная шина: магистральная сеть OPC UA или Profinet, соединяющая все контроллеры основного оборудования с центральным архиватором.
• Целостность данных: соответствие контрольного журнала требованиям 21 CFR, часть 11, с автоматической синхронизацией времени через NTP.
• Автоматизация CIP: циклы очистки на основе рецептов с контролем проводимости и TOC для проверки промывочной воды.
• Гибкие размеры партий: приводы с регулируемой скоростью и универсальные сосуды, которые могут обрабатывать от 30% до 100% номинального размера партии без механических изменений.
• Сегментация кибербезопасности: отдельные VLAN для управления процессами, управления зданием и корпоративных систем для предотвращения перекрестного загрязнения критически важных сетей.

Регулирующие органы ожидают, что электронные записи заменят бумажные журналы, но они также ожидают, что система будет проверена на предмет выявления манипуляций с данными. Включение PAT и цифровой интеграции в первоначальный план проверки V-модели обходится примерно в 12 % от общего бюджета средств управления проектом, но снижает текущие затраты на надзор за качеством примерно на 20 % в год за счет сокращения часов лабораторных испытаний и проверки записей партий. Заводы, спроектированные без цифровой готовности, во время первого расширения подвергаются модернизации, стоимость которой в три раза превышает первоначальную стоимость.
